ArcGIS地形梯度效果生成

实验思路

关键词：重分类；栅格转面；Shp-sketchup插件；

实验步骤

导入数据

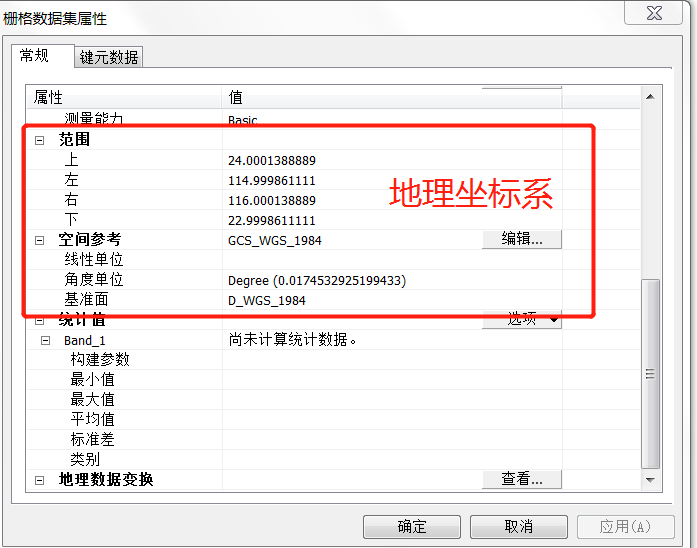

打开ArcScene，在目录树下在所在DEM数据集下右键单击属性，查看坐标系

由图可知，该数据坐标系为经纬度的地理坐标系，而高程处理一般要转换为投影坐标

这里我们进行重新设置坐标系

利用【数据管理工具】|【投影与变换】|【投影栅格】

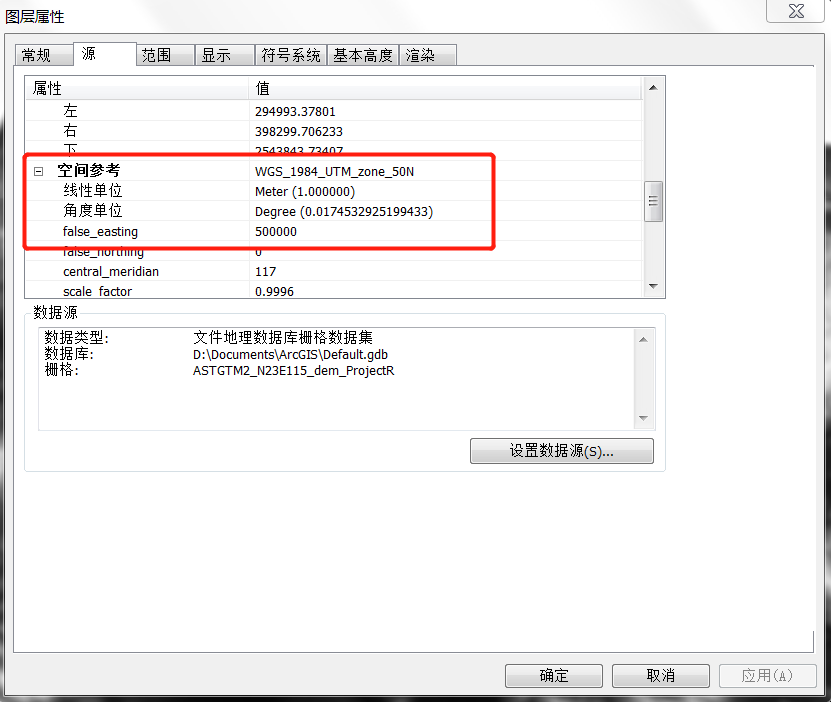

打开图层属性，可看到已经转换成功

符号化

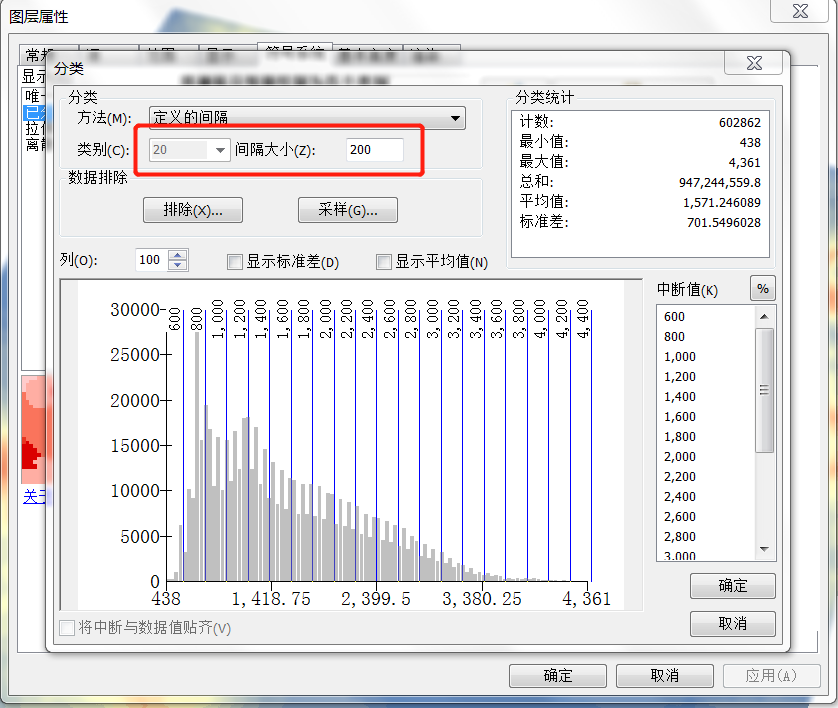

打开图层属性，选择【符号系统】下的【已分类】，打开【分类】对话框，方法设置为【定义的间隔】，【间隔大小】这里设置为200（间隔大小视源数据的高程大小而定，如果不想要太密集，就把值调大，如果本身数据的高程很小，可以把值调小）

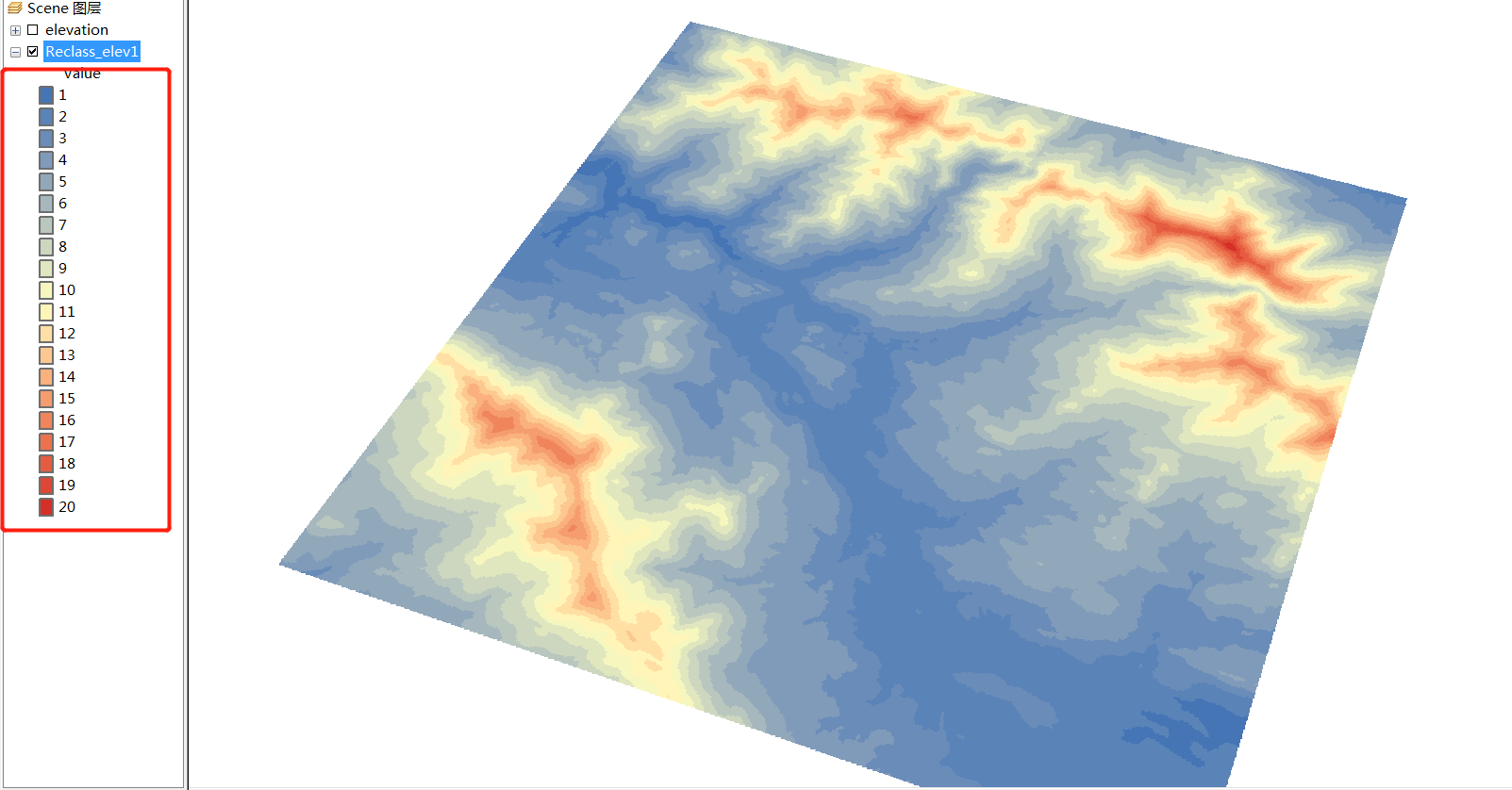

选择好看的颜色进行渲染

重分类

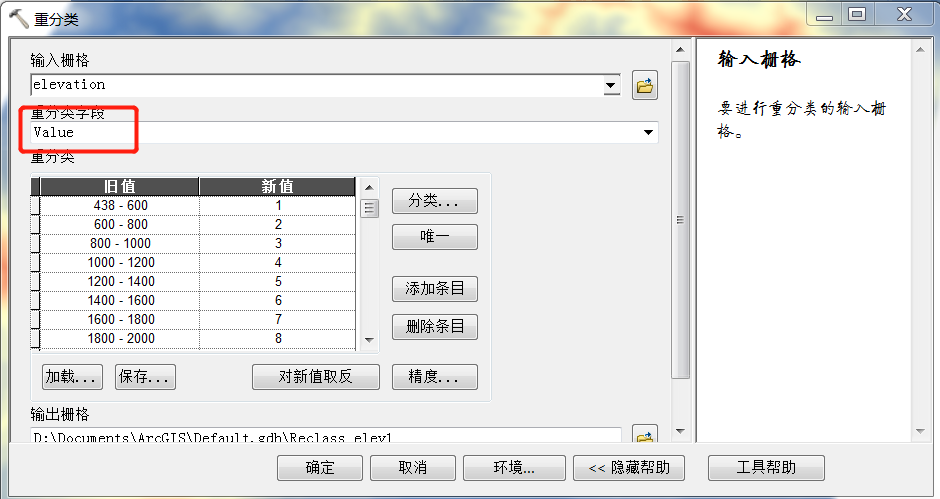

利用【Spacial Analyst】|【重分类】|【重分类】对数据选择value字段进行重分类

栅格转面

利用【转换工具】|【由栅格转出】|【栅格转面】将分类好的栅格转为面要素

高程计算

打开面要素的属性表，利用【添加字段】为该图层添加一个名为Height的实际高程字段，利用【字段计算器】输入‘gridcode
* 200（上文的间隔大小）’

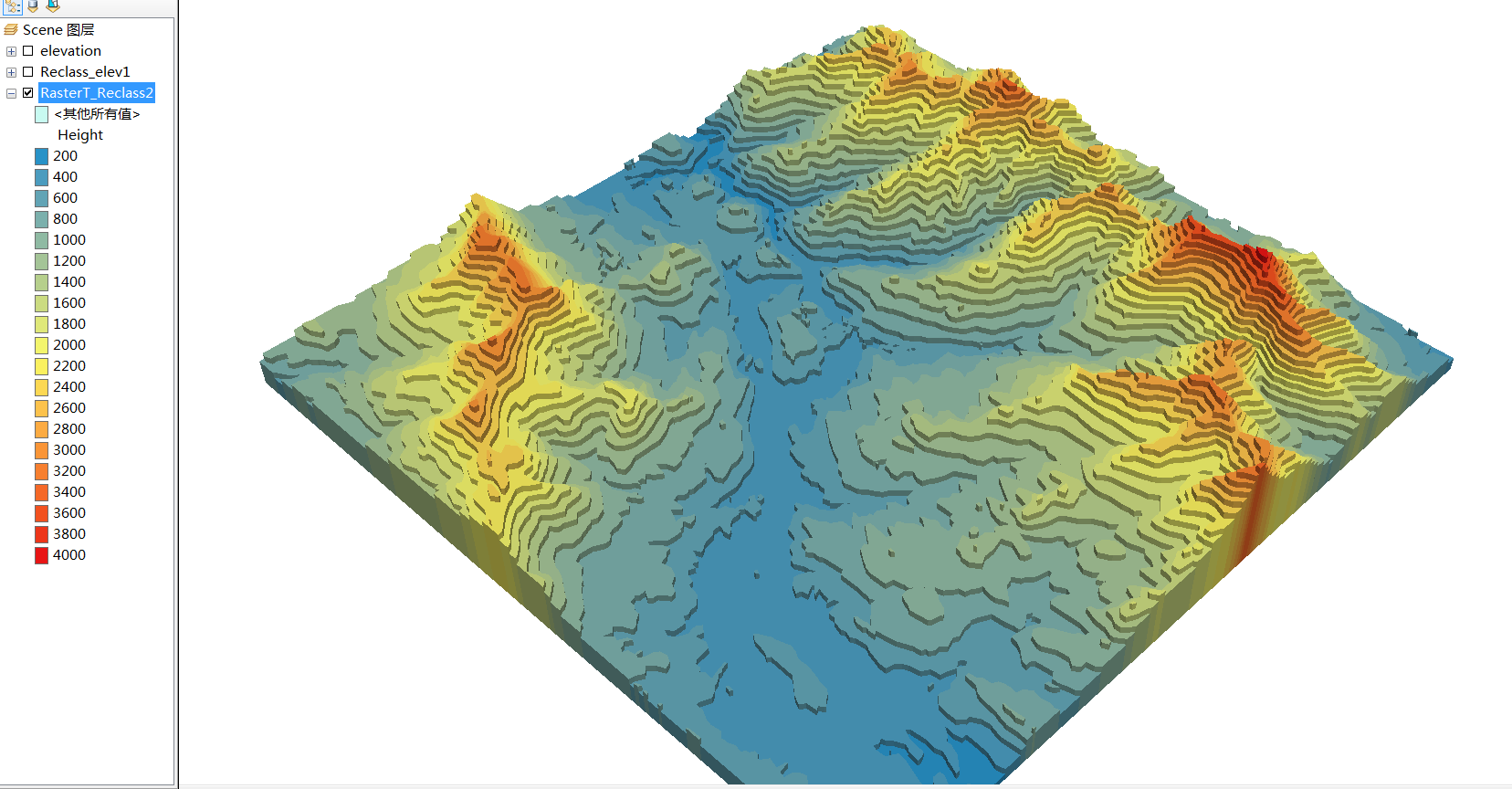

拉伸

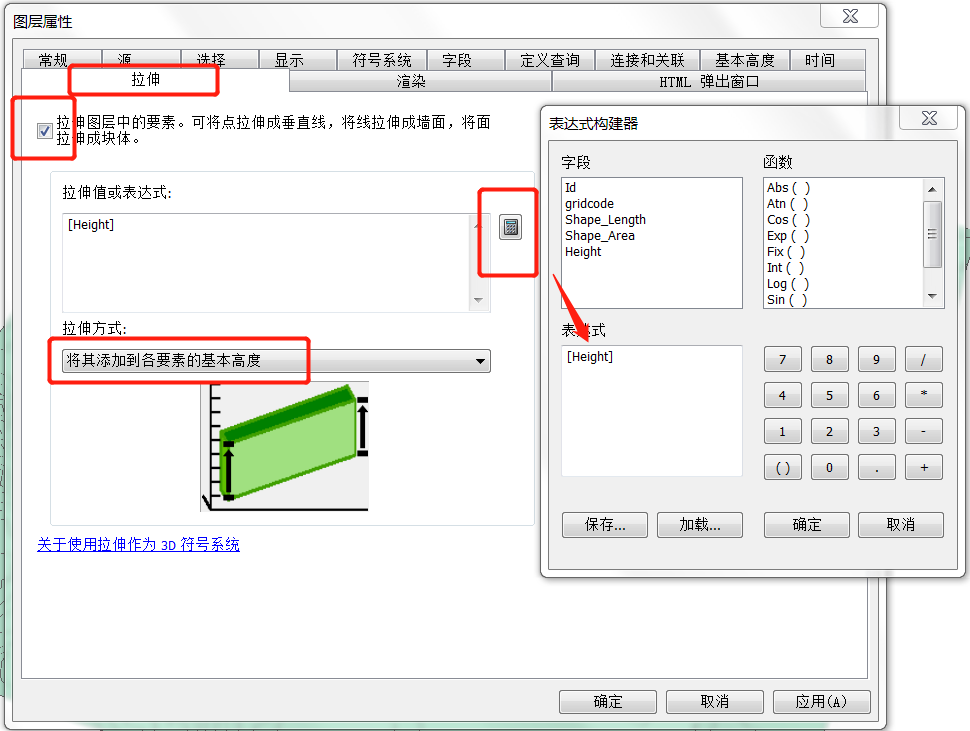

打开图层属性中的【拉伸】| 勾选【拉伸图层中的要素·····】

打开【表达式】，点击Height

将拉伸方式选为【将其添加到各要素的基本高度】

导出SketchUp格式

下载SketchUp插件

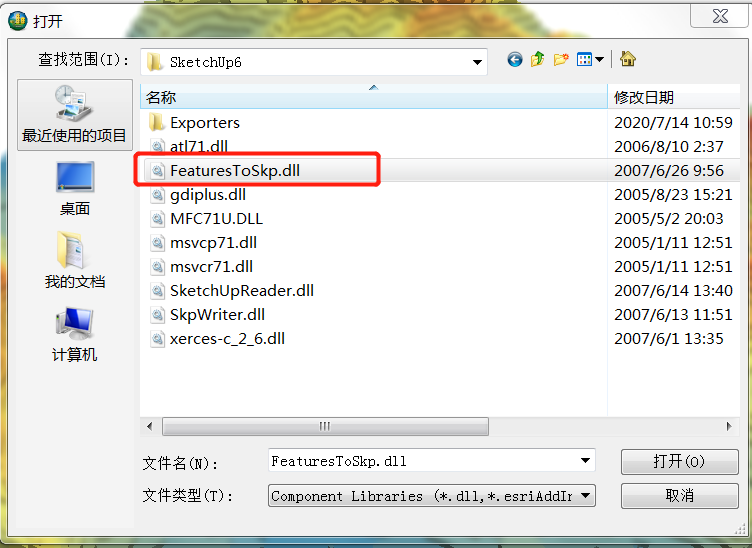

在Arcscene菜单栏上选择【自定义模式】|【从文件添加】| 添加SketchUp插件

在【自定义模式】中勾选SketchUp插件，可看到图4.14的工具栏

在工具栏上；利用【选择】工具将整个模型选中，然后双击SketchUp工具。打开Options对话框，选择输出路径及参数

在SketchUp中操作

打开SketchUp，点击【打开文件】将skp格式的地形梯度打开，可利用SketchUp的编辑工具进行修正分析等
