实验原理

  1. 实验数据准备

厦门市行政区划.shp、厦门肯德基和麦当劳POI数据（注意：在导入XY数据时，不要选择投影坐标系）

  1. 概念与理论

渔网：

叠加分析-相交：

邻域分析-近邻分析：

实验步骤

  1. 创建渔网

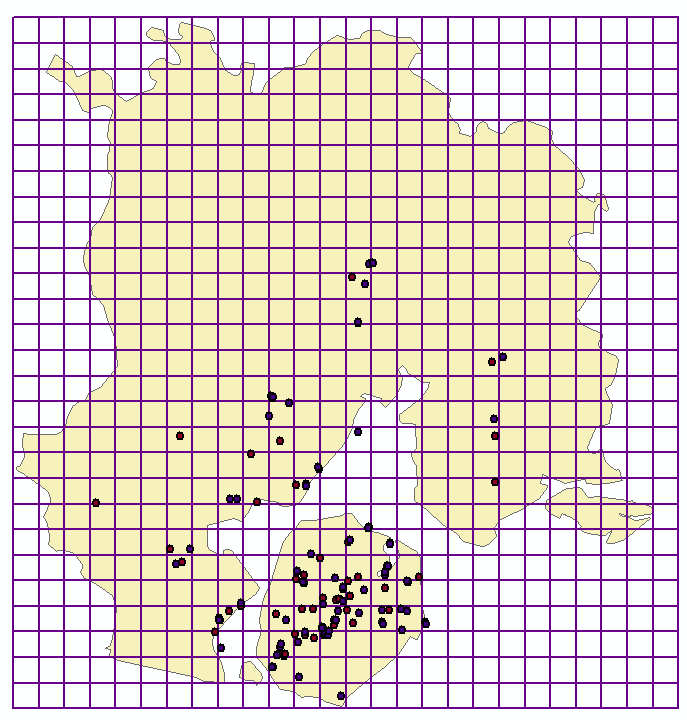

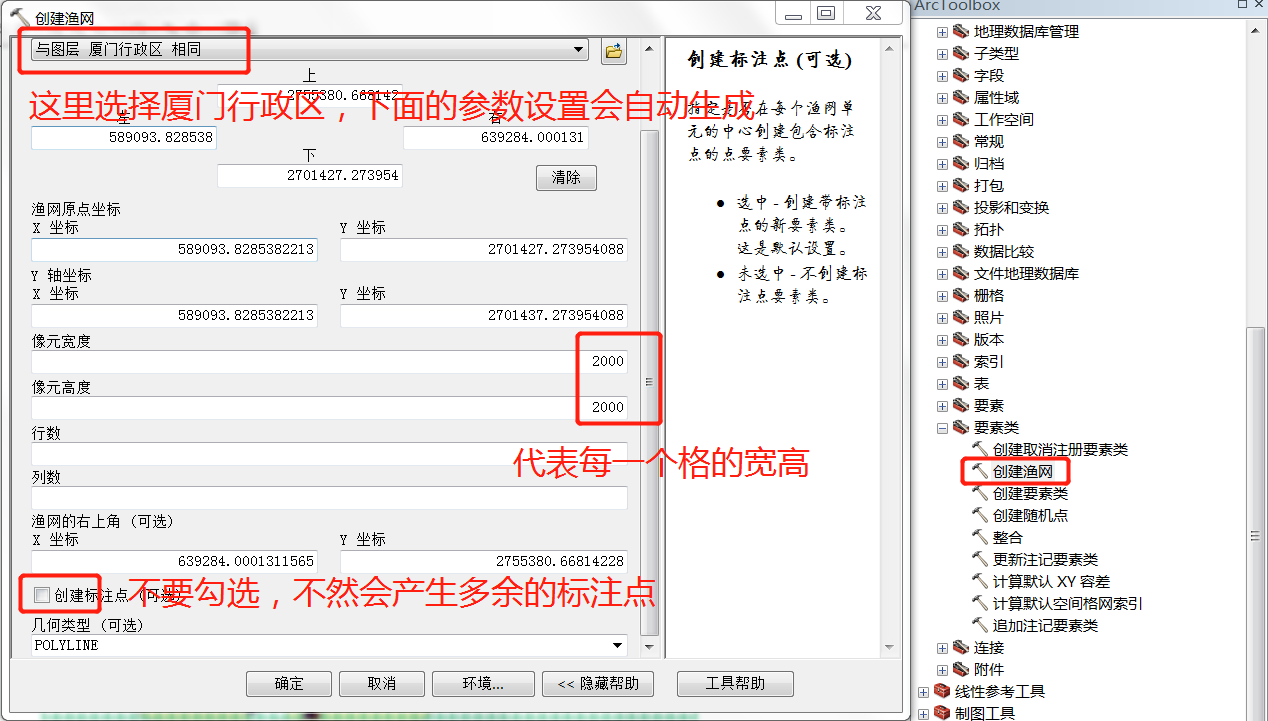

利用【数据管理工具】|【要素类】|【创建渔网】生成棋盘

【像元高度】2000

【像元宽度】2000

不要勾选创建标注点，否则会产生多余的标注点

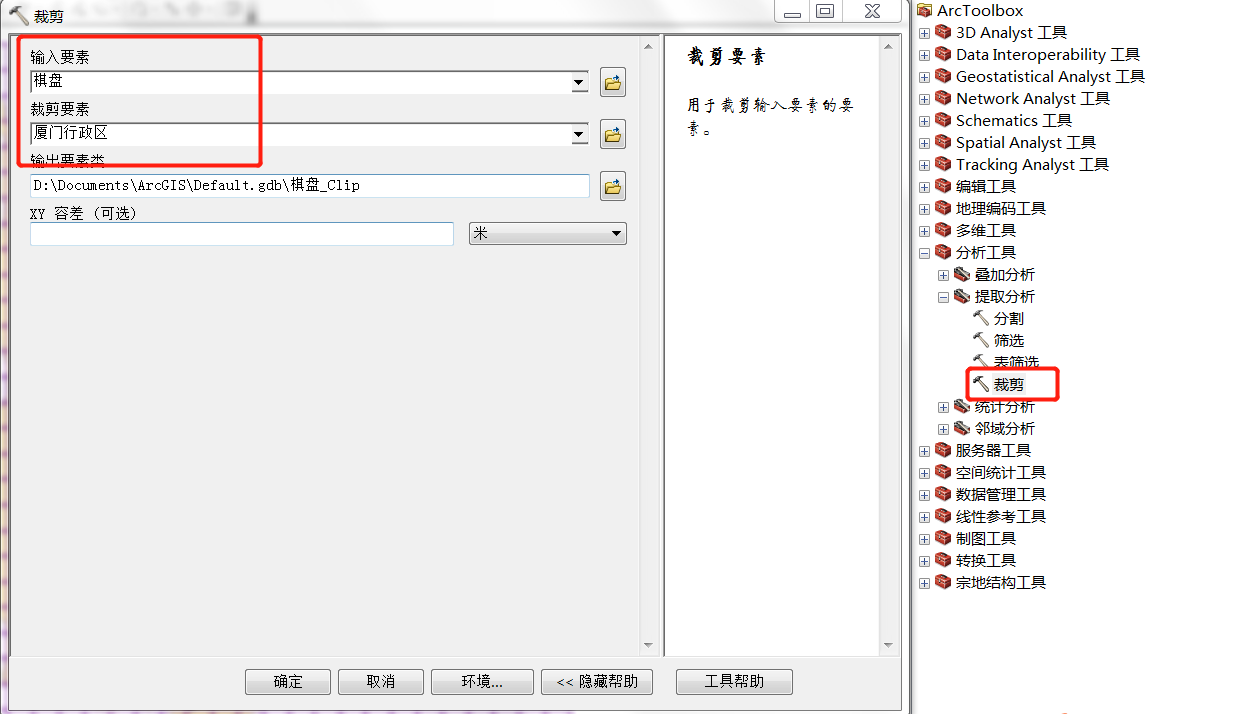

利用【分析工具】|【提取分析】|【裁剪】对矢量要素进行裁剪

  1. 创建相交点

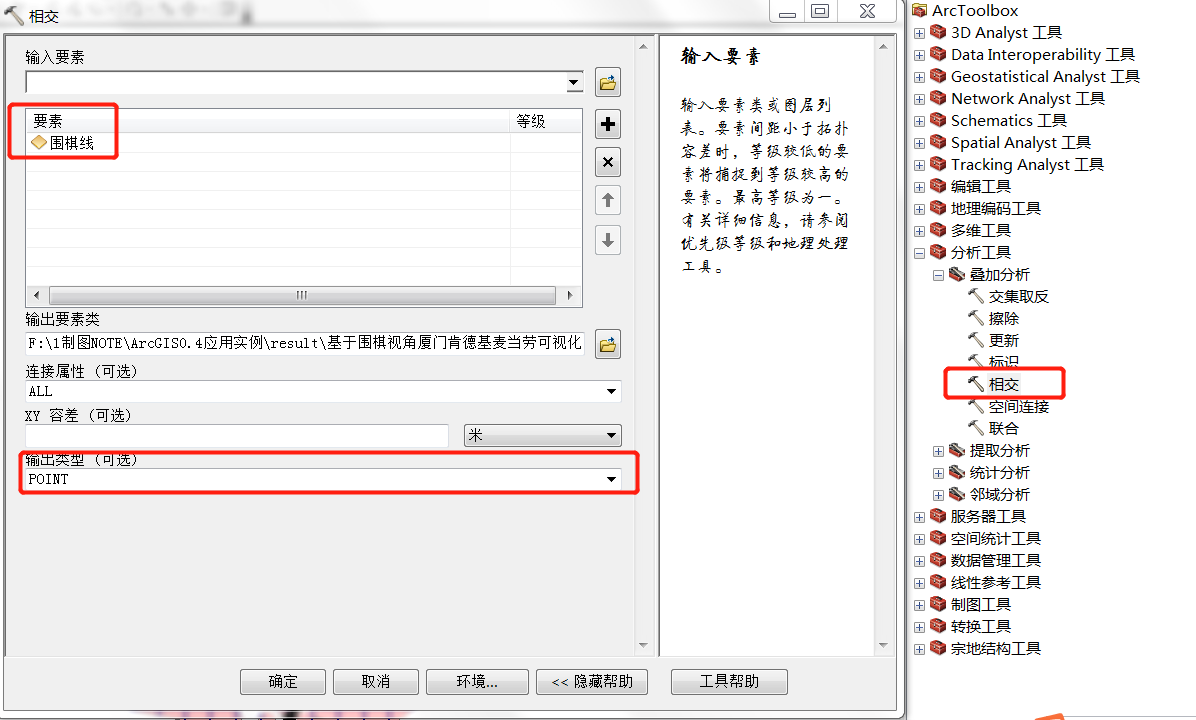

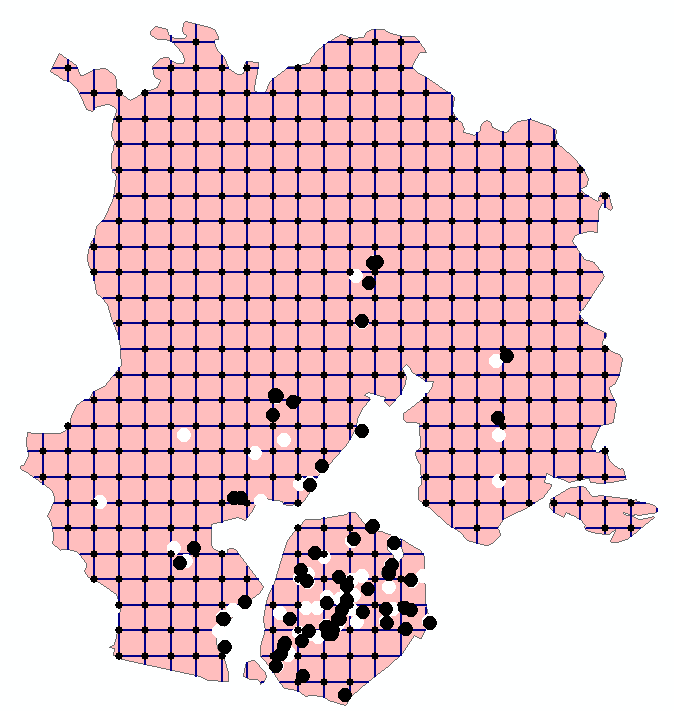

    利用【分析工具】|【叠加分析】|【相交】生成渔网线（围棋线）的交点

    输出类型选择POINT

  2. 近邻分析

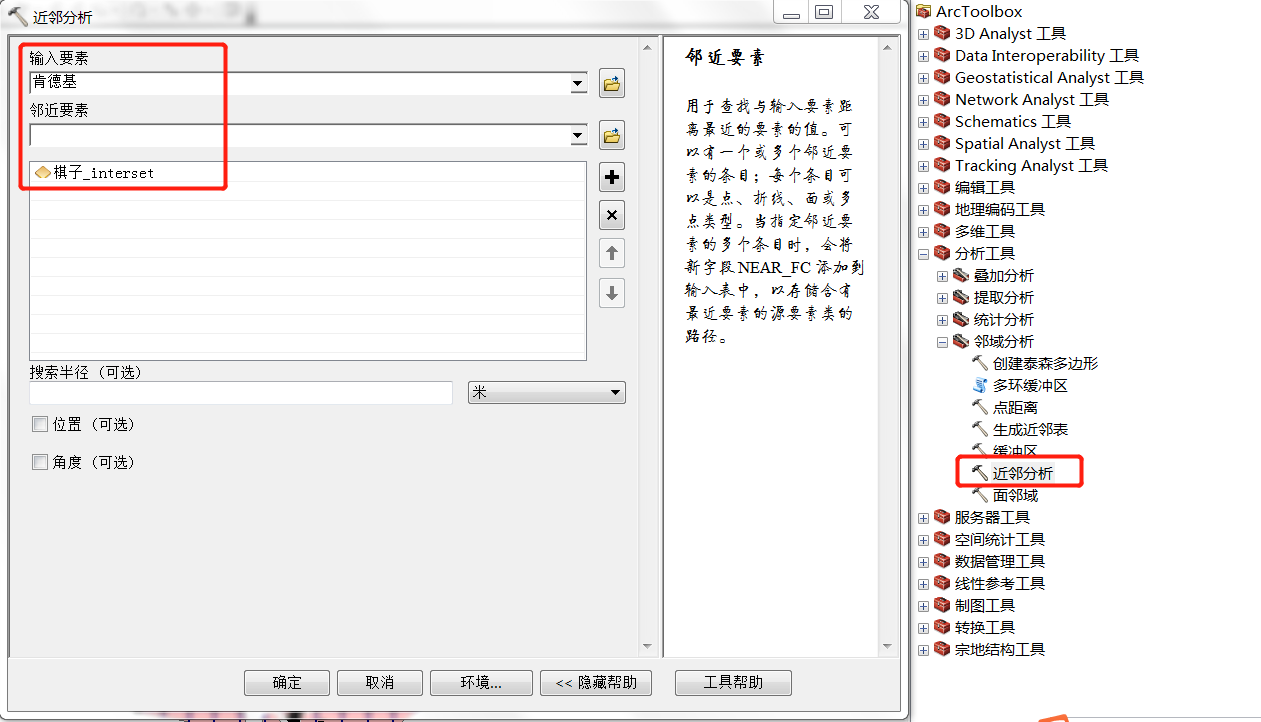

    利用【分析工具】|【邻域分析】|【近邻分析】对肯德基POI和交点进行匹配

    【输入要素】选择肯德基

    【邻近要素】选择交点

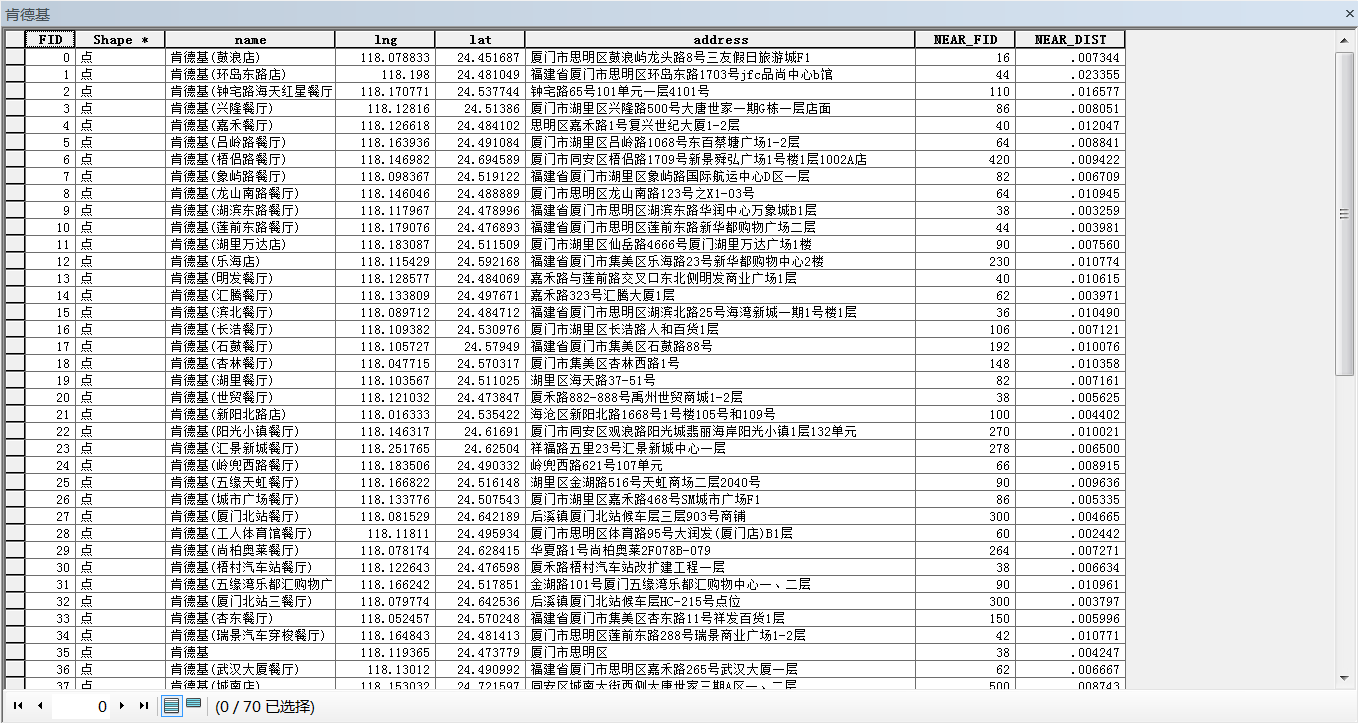

    打开肯德基的属性表，可以看到新增了NEAR_FID和NEAR_DIST两个字段

    即肯德基与交点的匹配字段码和距离

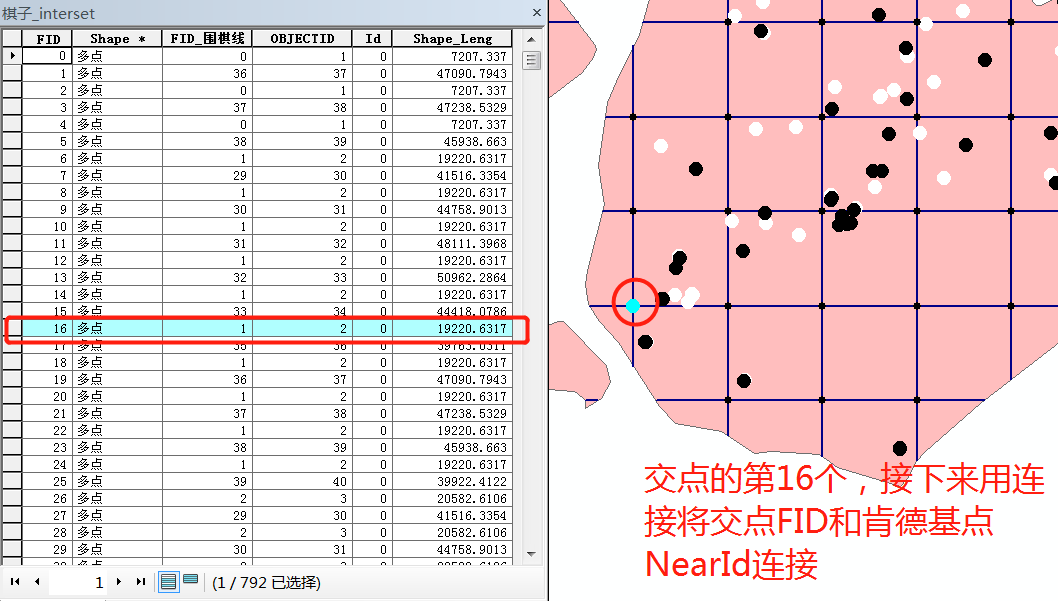

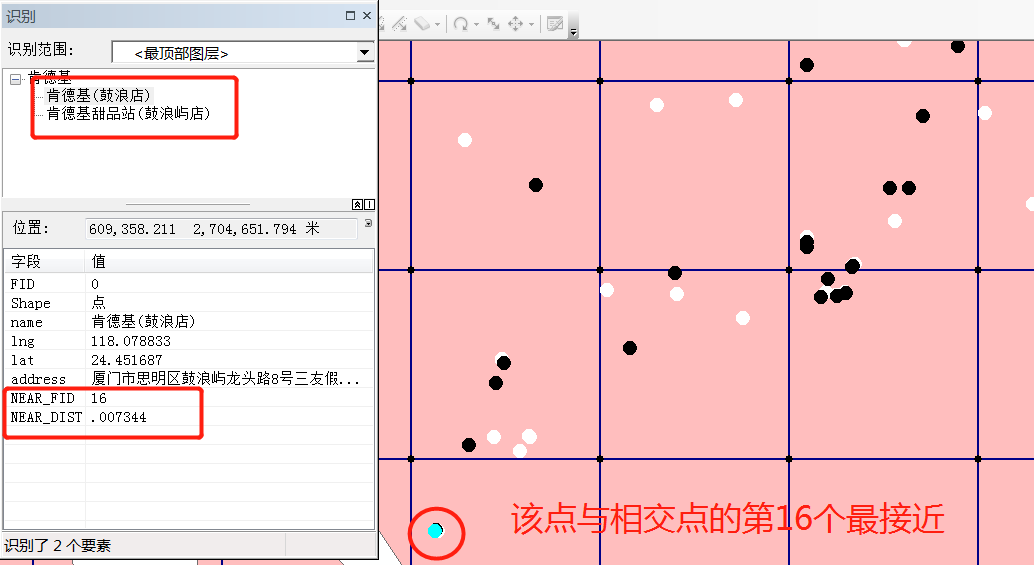

    可以利用查询工具进行检验

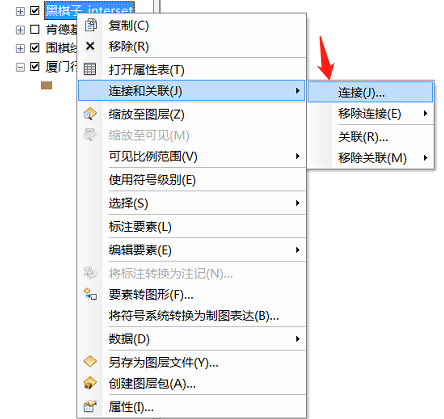

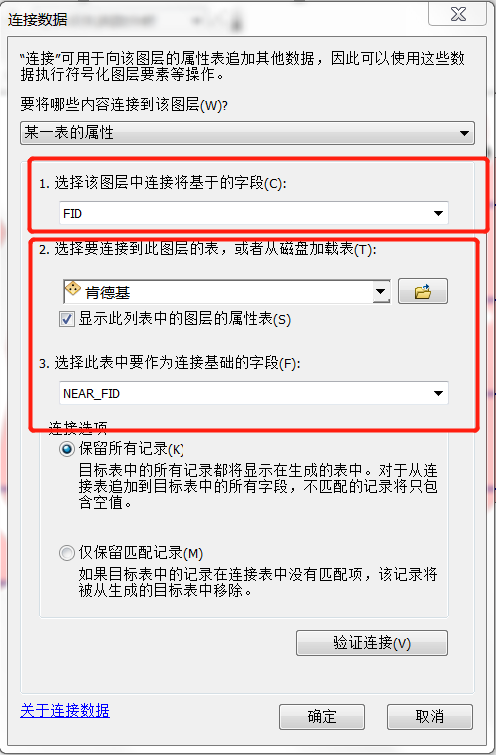

    在相交点的图层上右键单击【连接与关联】|【连接】

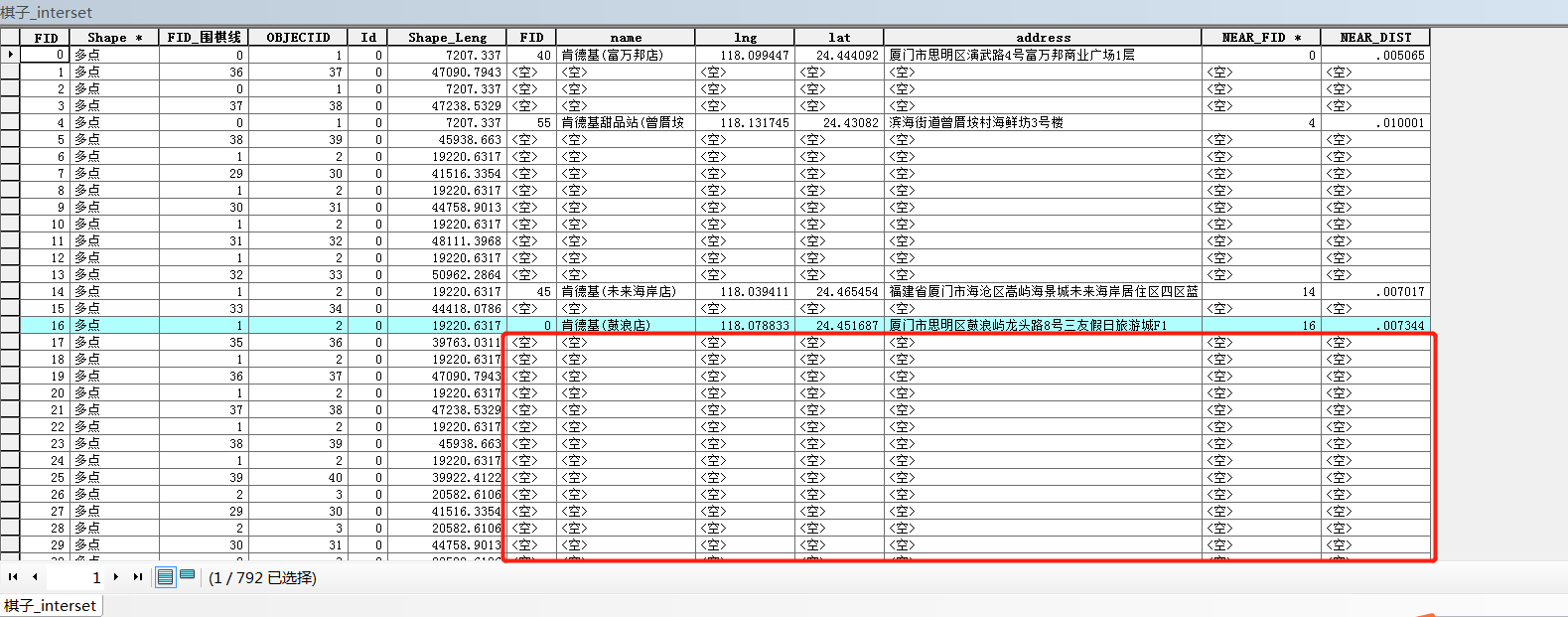

​ 打开该图层的的属性表，可以看到已经完成连接，但是有空值的出现，直接删除掉就可以了（匹配不到）

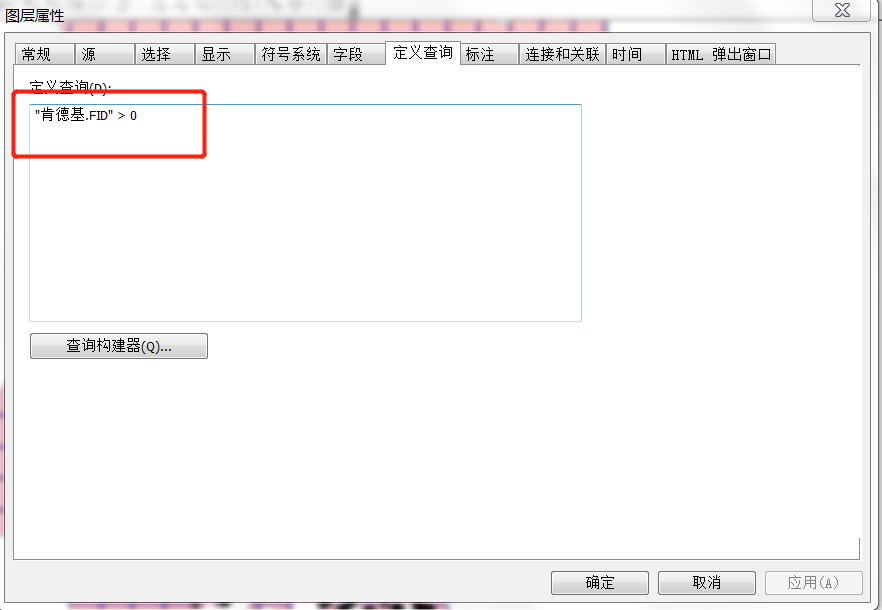

​ 最后肯德基的图层右键【属性】|【定义查询】

​ 输入”肯德基.FID > 0”即可将肯德基的点吸附到相交的棋盘点上

​

​ 麦当劳的可视化过程一样，这里不再赘述

  1. 符号化

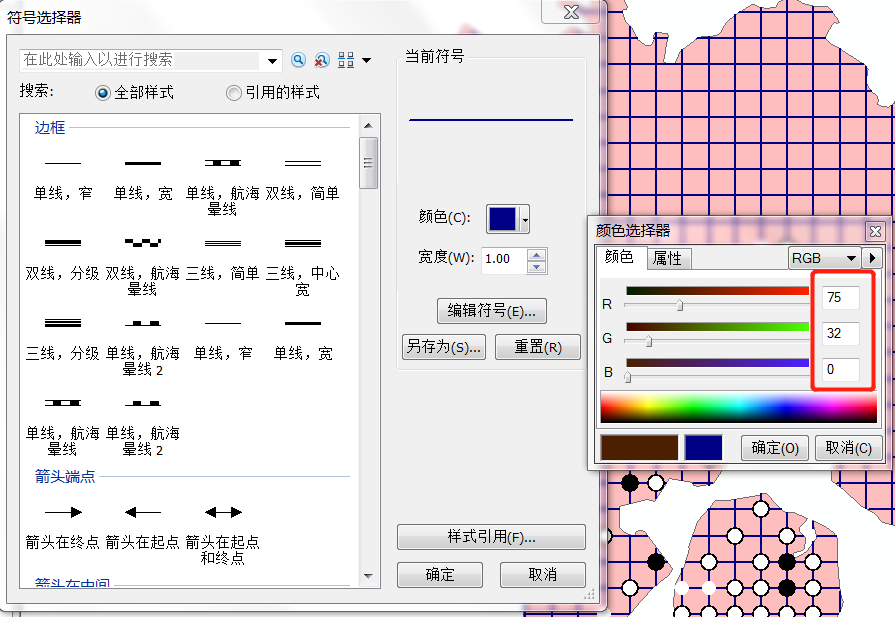

    将棋盘线颜色设为RGB(75,32,0)

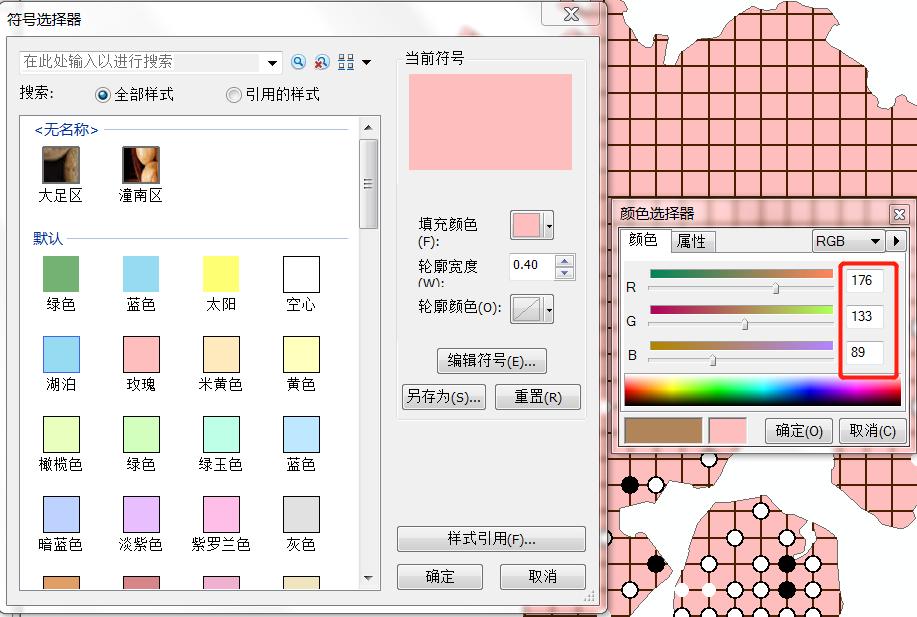

    将厦门行政区颜色设置RGB(176,133,89)

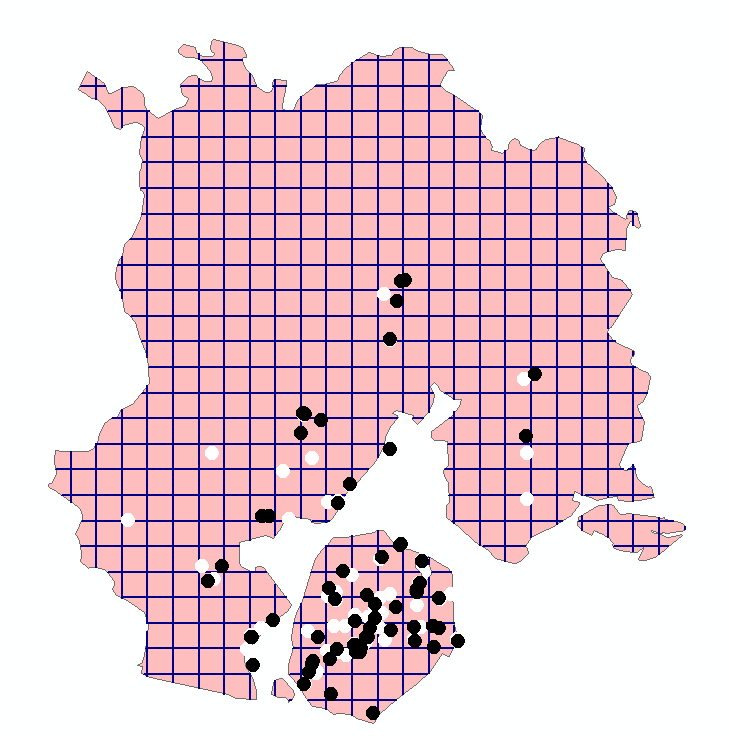

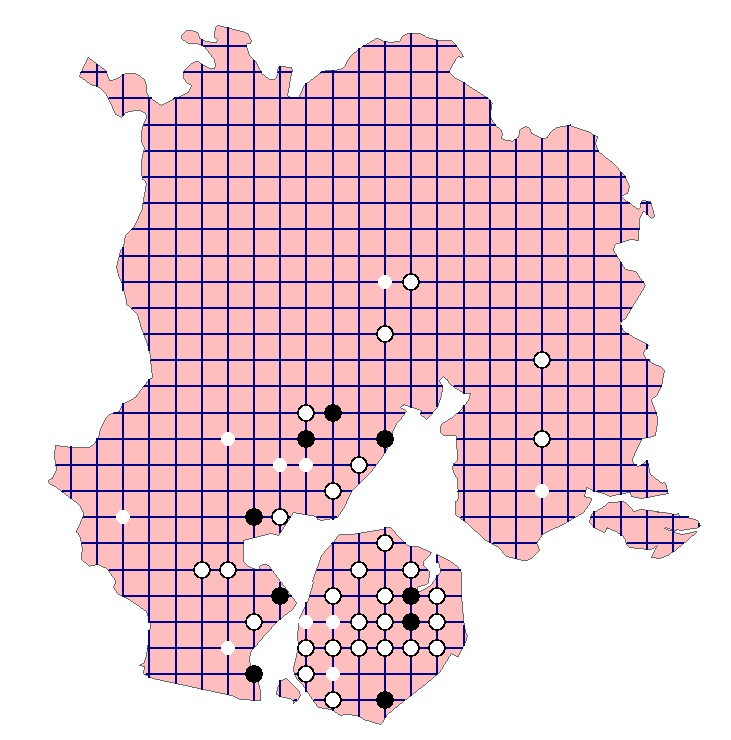

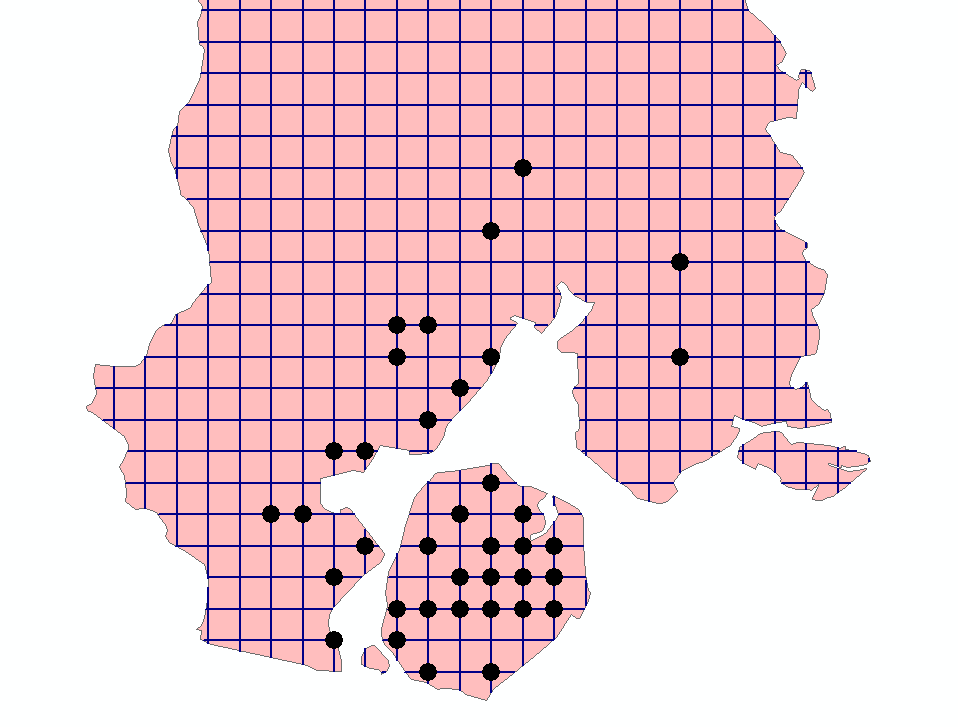

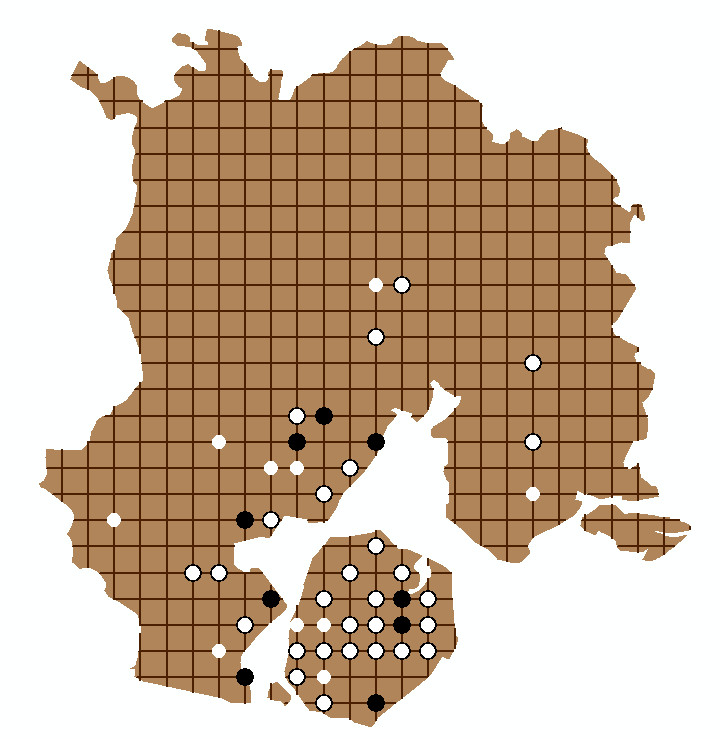

    成果图如下：
