实验要求

矢量数据的符号化表达

  • 热力图

  • 点聚类

  • 2.5D三维

栅格数据的符号化表达

  • 单波段伪彩色

  • 山体阴影

  • 晕渲效果（单波段伪彩色+山体阴影）

实验步骤

  1. 热力图制作

    将数据加载进QGIS窗口

    由于单一符号过于单调，我们要进行美化

    首先是热力图的制作

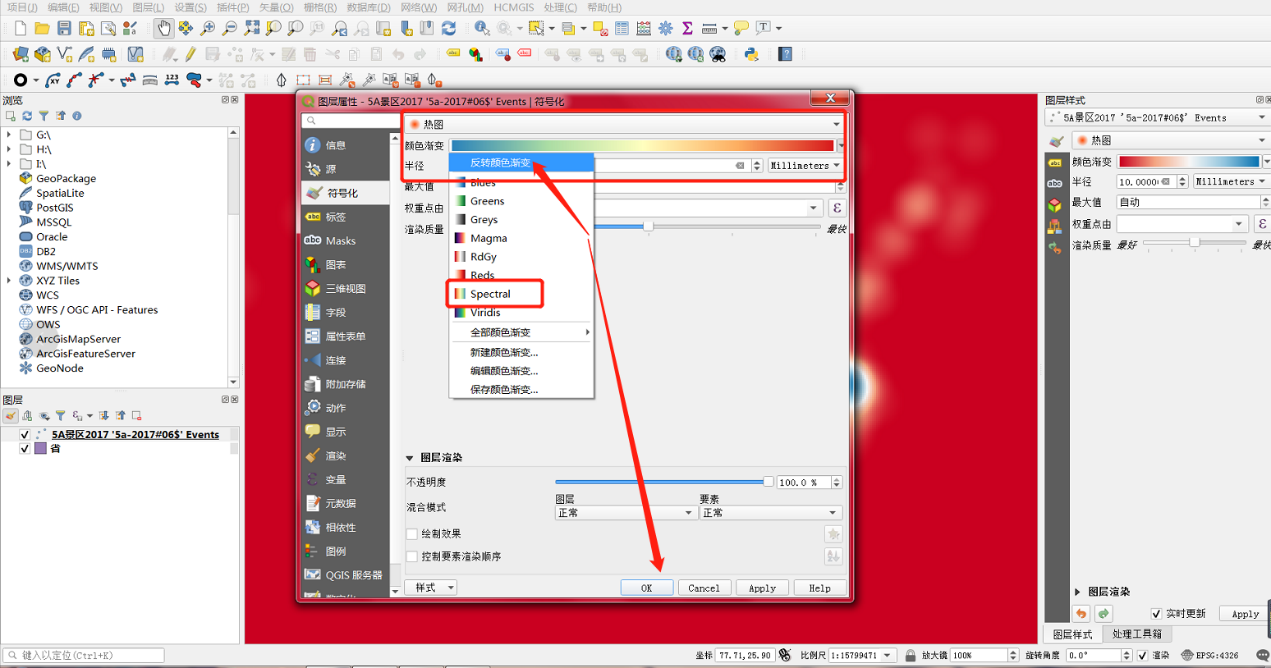

    在点数据图层上右键单击【属性】|【符号化】|【热图】

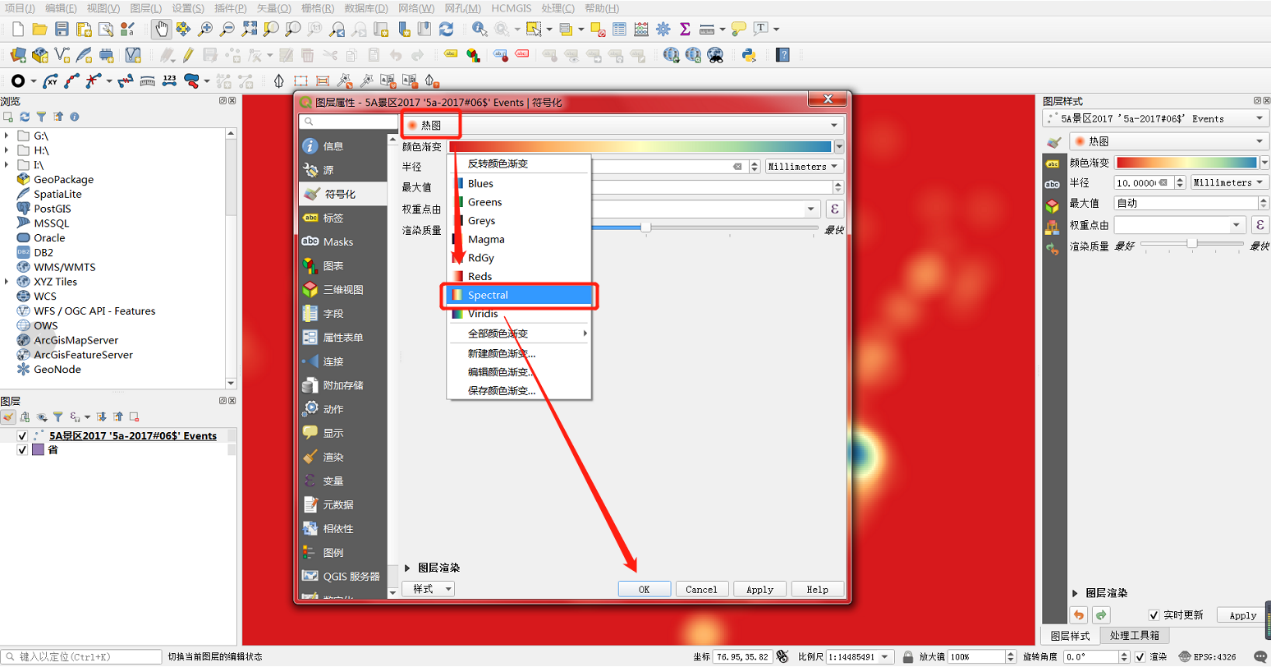

    选择色彩进行表达

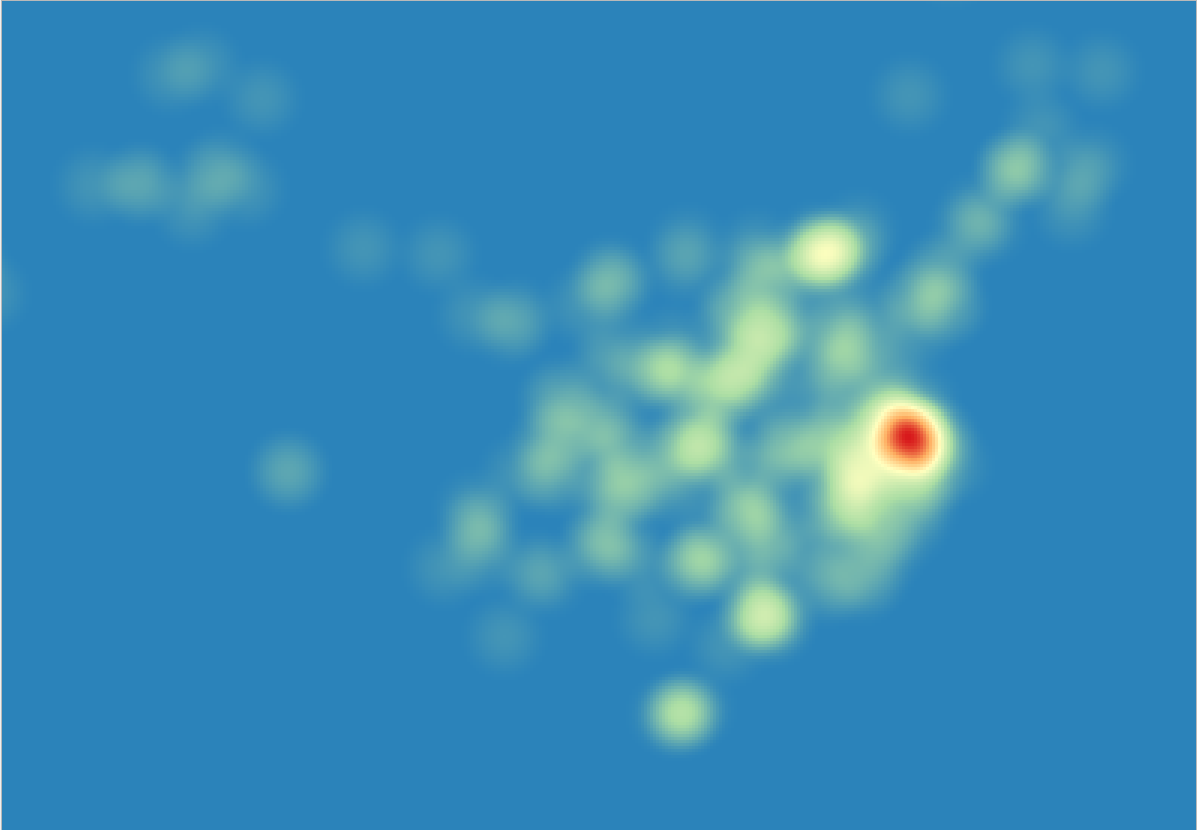

    密集处是蓝色的，底图是红色的，不太符合认知，因此进行反转颜色

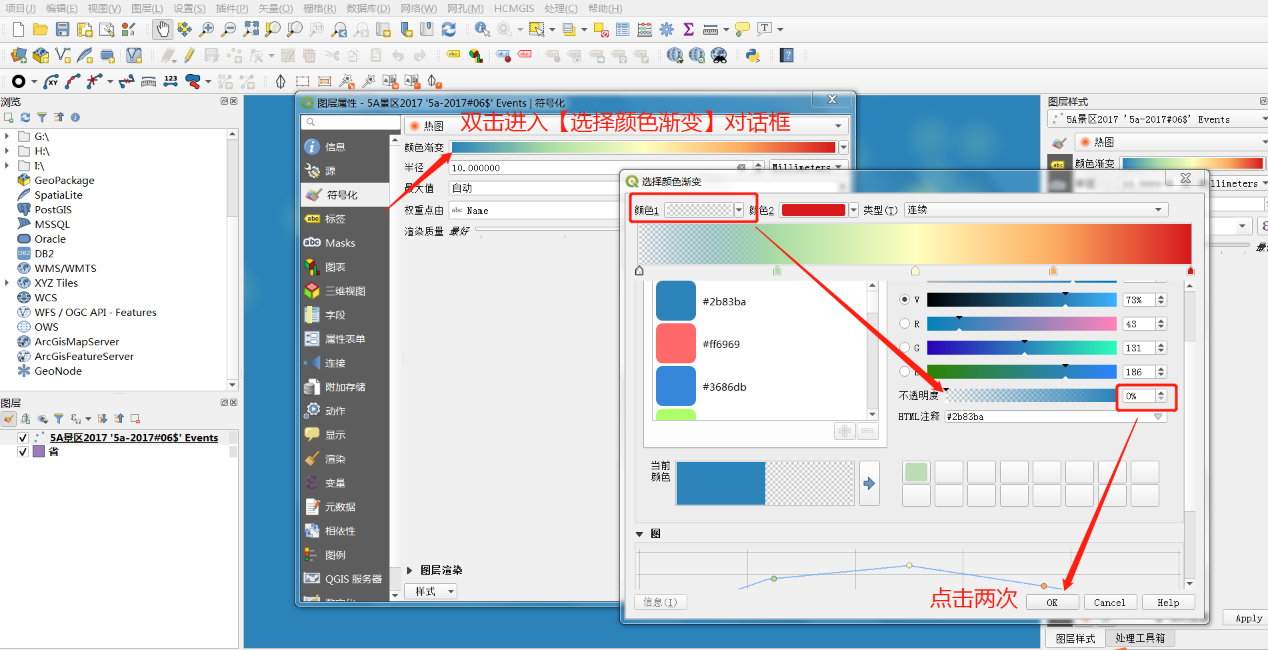

    由于底图全部被蓝色覆盖了，我们把蓝色换为透明显示

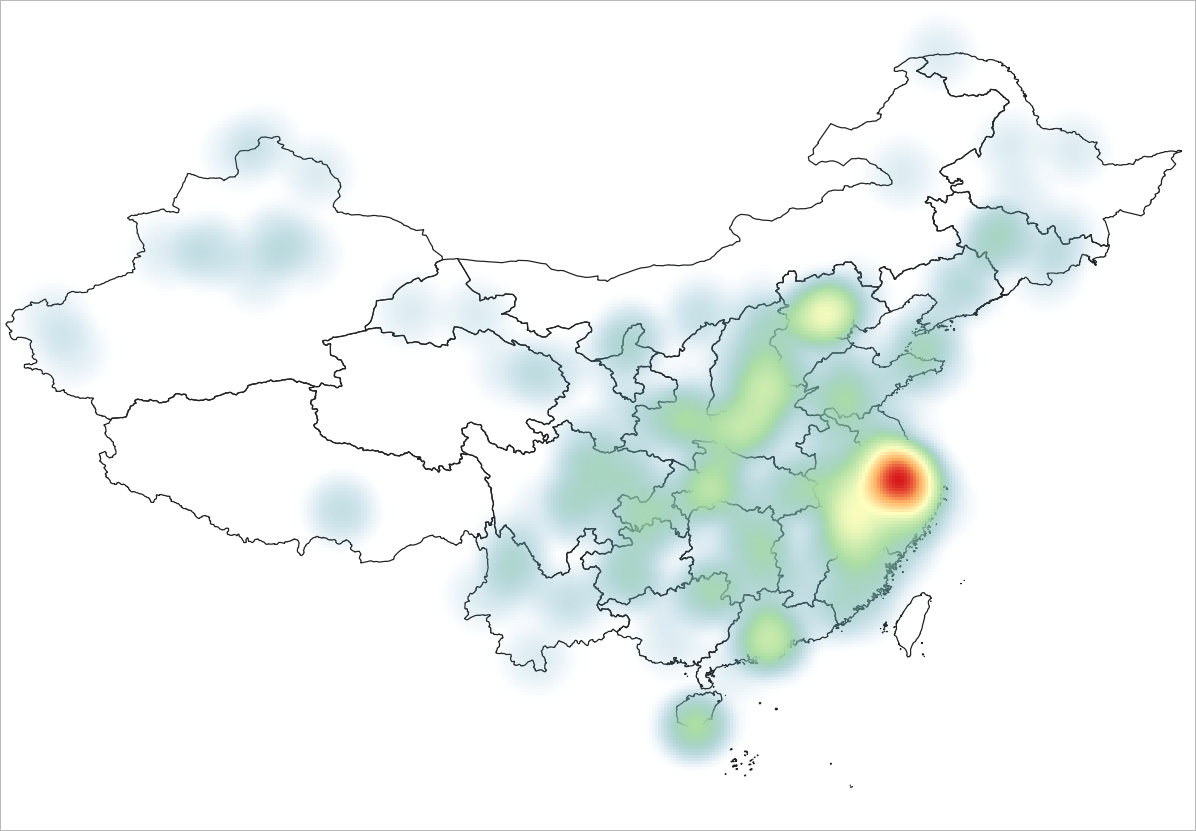

    热力图如下：

    可以根据热力图分析区域的分布特点

    由图可知，我国5A景点在江南地带分布最广

  2. 点聚类制作

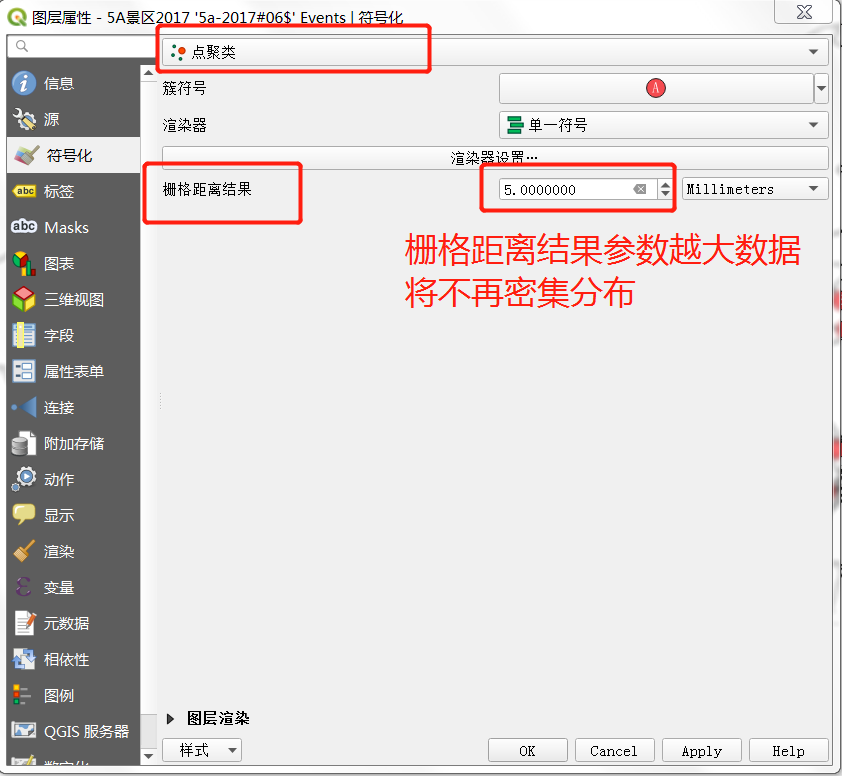

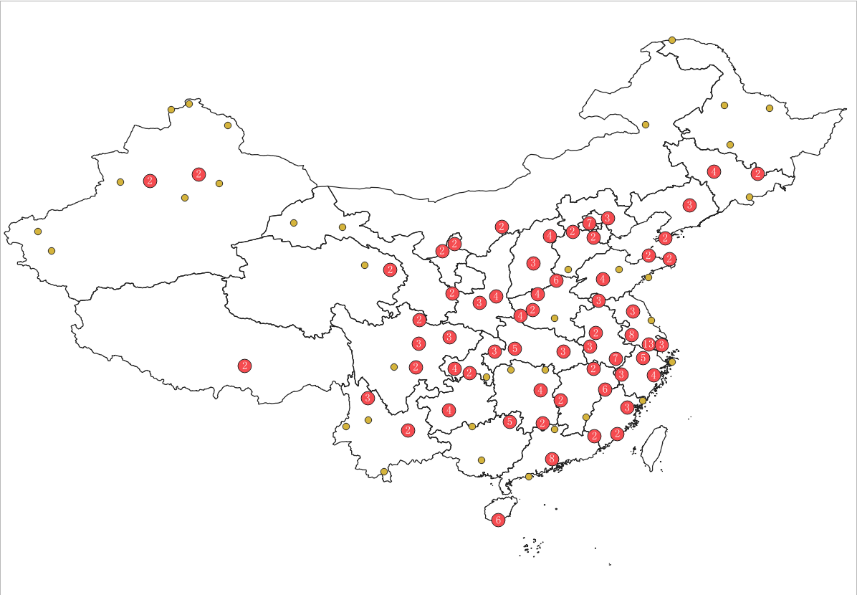

    在点数据图层上右键单击【属性】|【符号化】|【点聚类】

  3. 2.5D三维

    由于进行简单分析，我自己建了一个矢量图层，自编辑建筑及Height字段的属性值

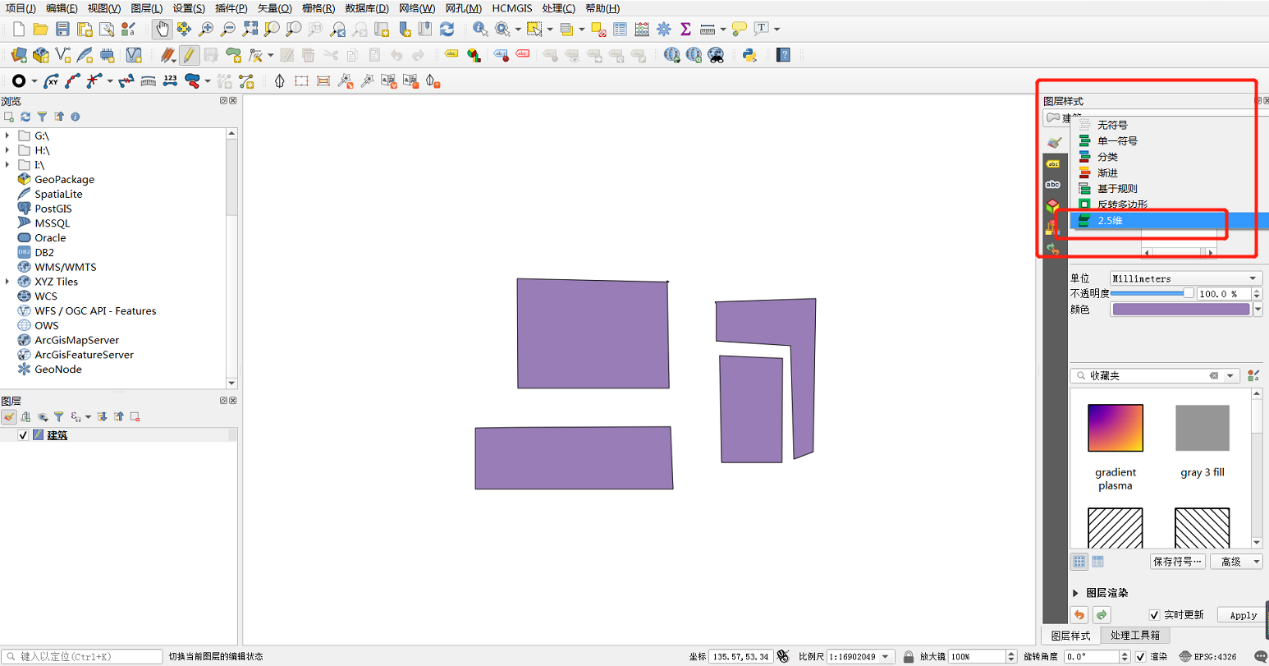

    在图层样式中出现【2.5D】选中之后，设置下面相关属性，阴影、角度、颜色等

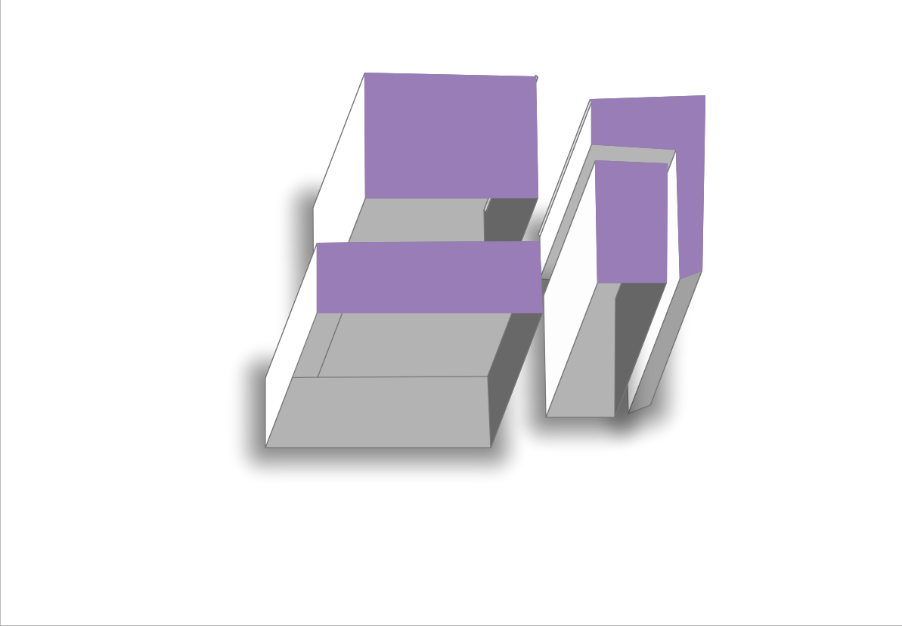

  4. 5D三维效果如下

  5. 单波段伪彩色

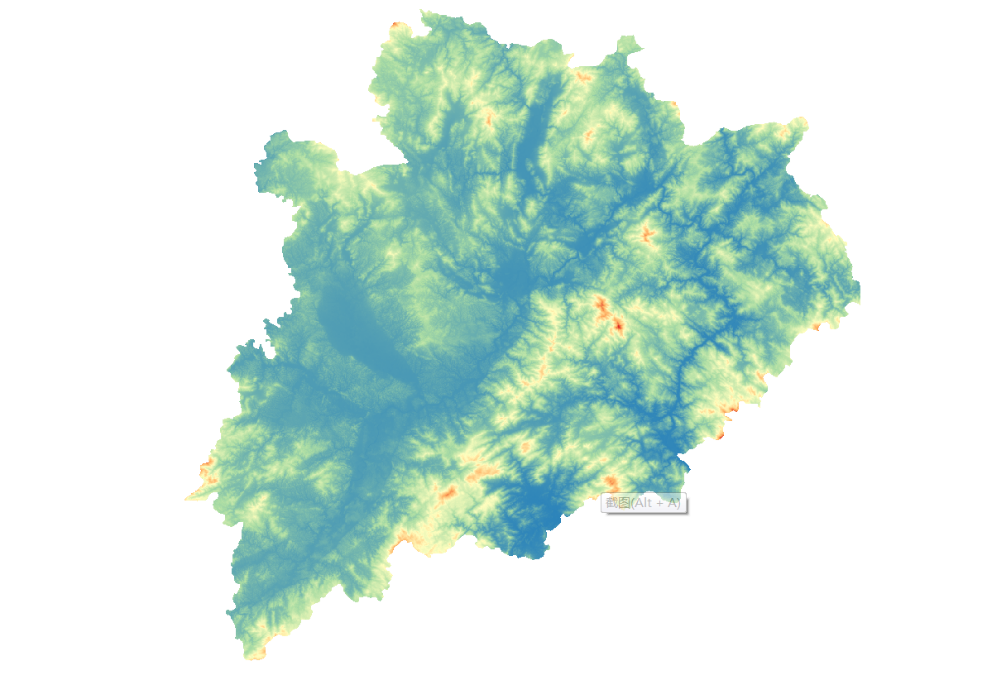

    在DEM数据层上右键单击【属性】|【符号化】|【单波段伪彩色】选择反转颜色

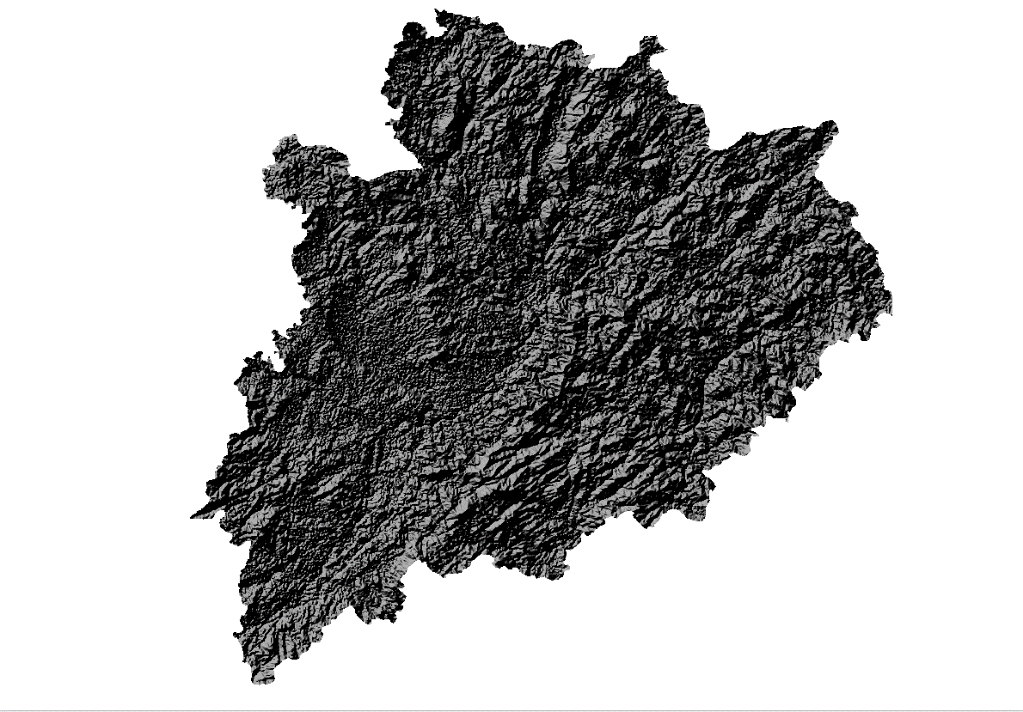

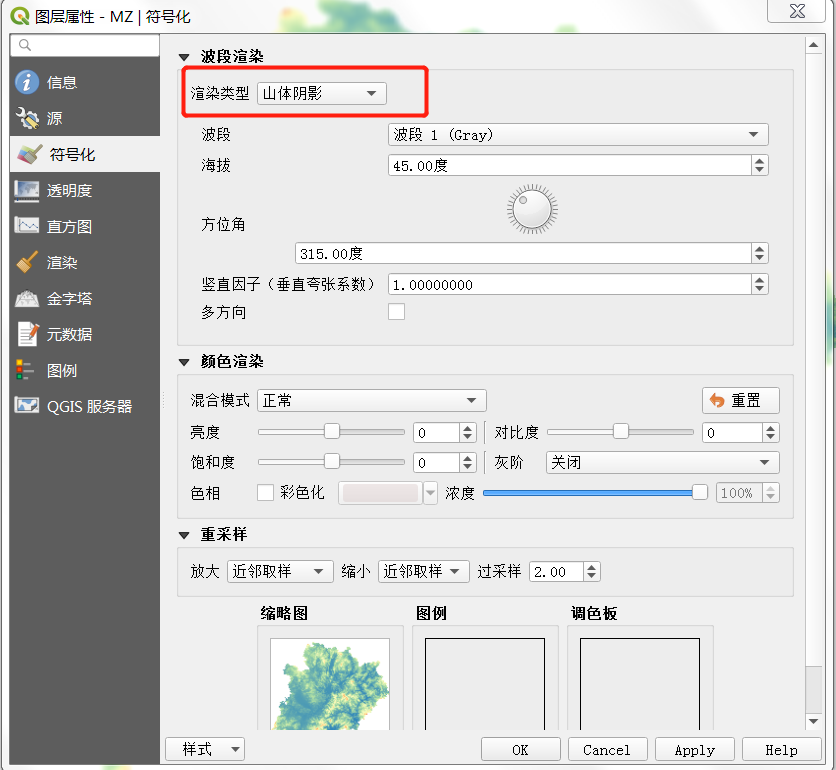

    在DEM数据层上右键单击【属性】|【符号化】|【山体阴影】其他参数默认或者自己编辑

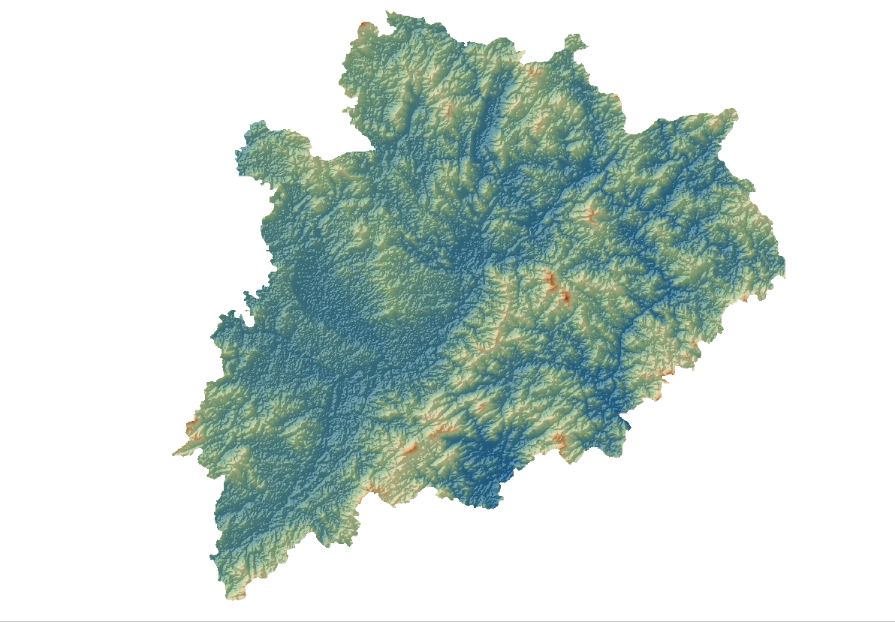

  6. 晕渲效果

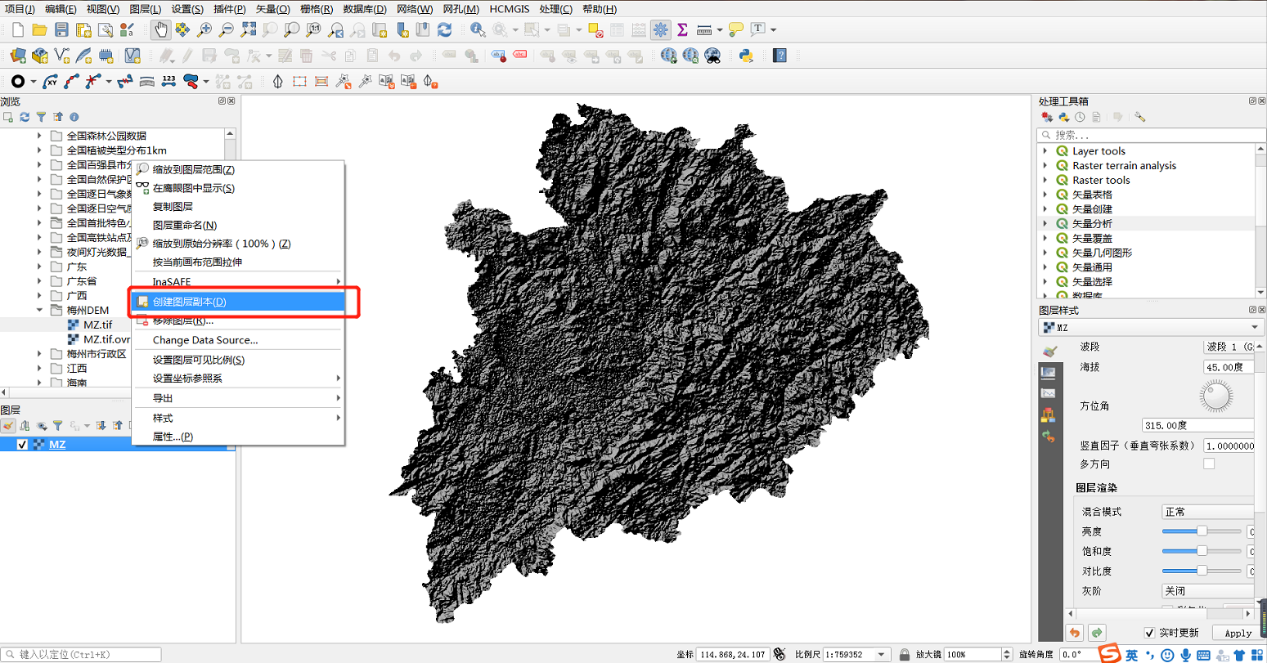

    在原来DEM上右键单击【创建副本】

    根据上面将一个图层设置为山体阴影，另一个图层设置为单波段伪彩色

    然后将单波段伪彩色的透明度降低，降低多少由源数据而定

    要注意图层的放置顺序
