实验目的

迁徙图的制作以它特使的可视化形式，直观地展示事务之间的联系，尤其在展示网络流向、贸易流向、迁徙路线等方面具有天然的优势，本专题以国内航班数据为基础，以北京市为例，制作流向北京的航空迁徙图。旨在掌握【xy to line】工具的使用、符号化设计、图层渲染效果以及如何在QGIS中添加底图。

数据要求

国内航班数据.csv

实验思路

  1. 实验思路流程图

  2. 分析工具

    添加文本数据：【图层】|【添加图层】|【添加文本数据图层】；

    点到线：【shape Tools】| 【点构造线条】（xy to line）；

    添加底图：【HCMGIS】插件或者【QuickMapServises】插件

实验步骤

添加数据

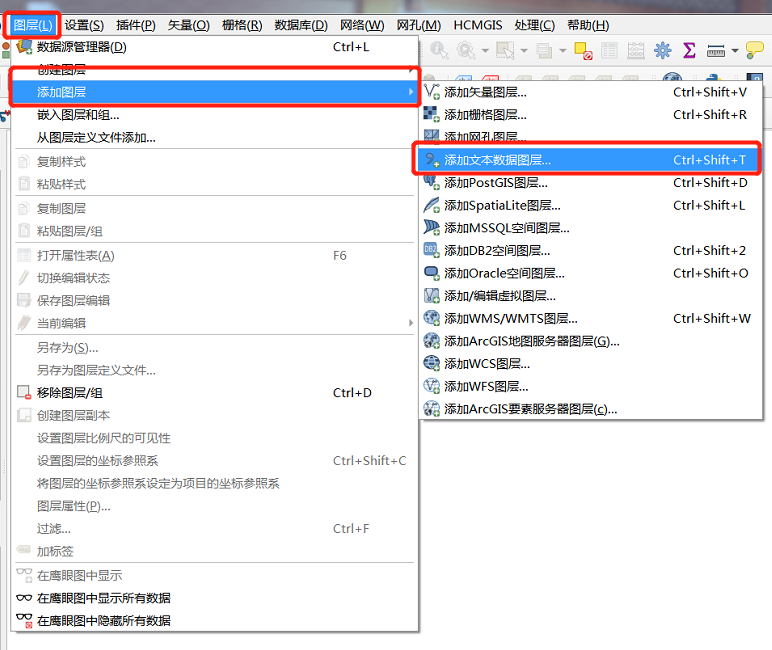

  1. 【图层】|【添加图层】|【添加文本数据图层】

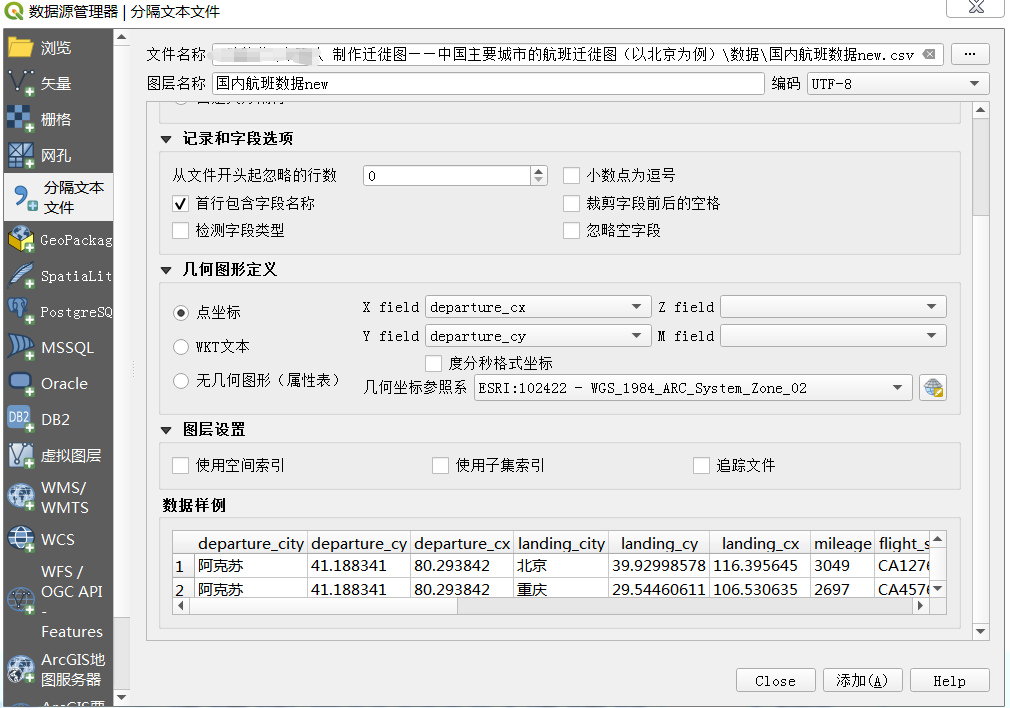

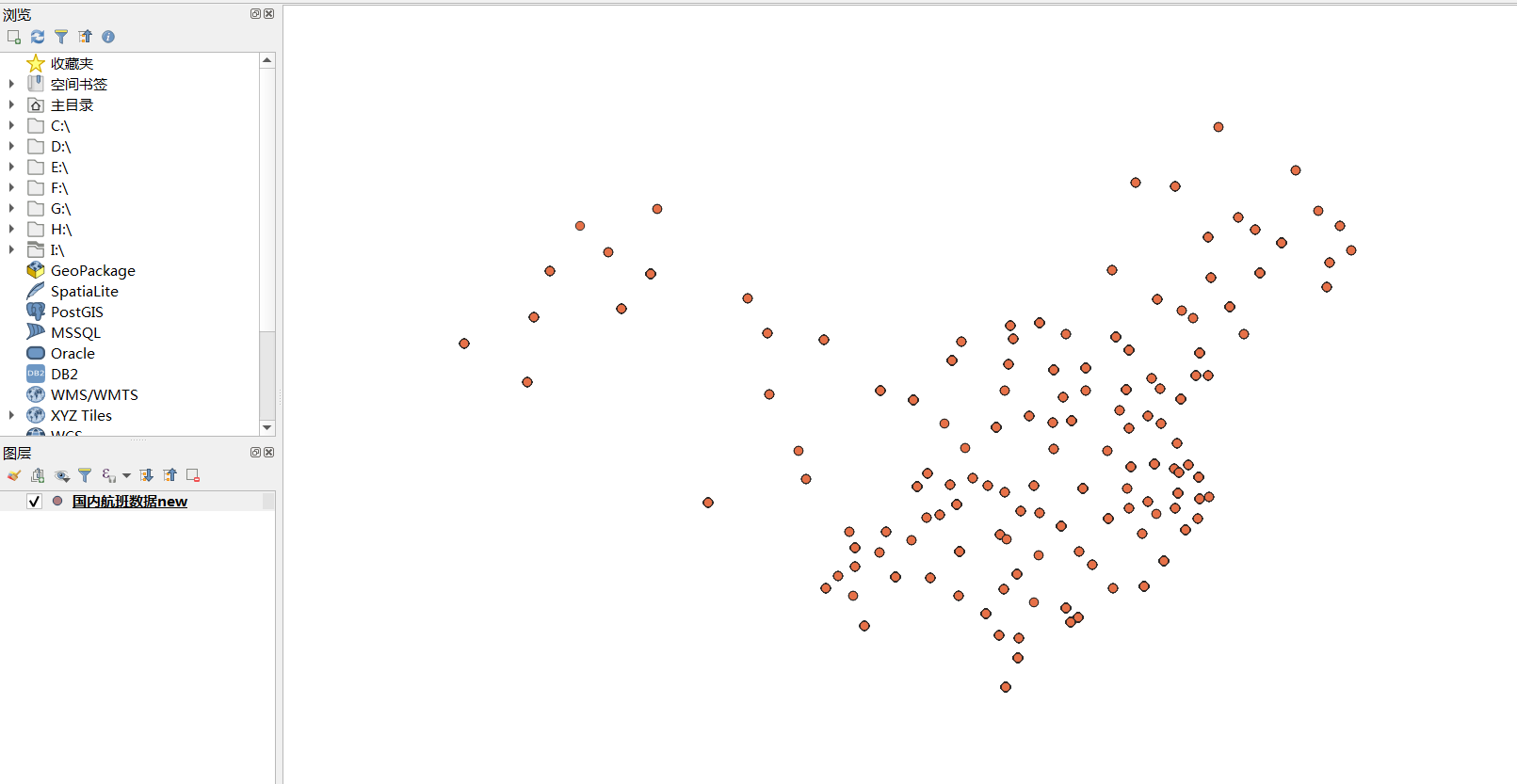

  2. 加载国内主要城市的航班数据

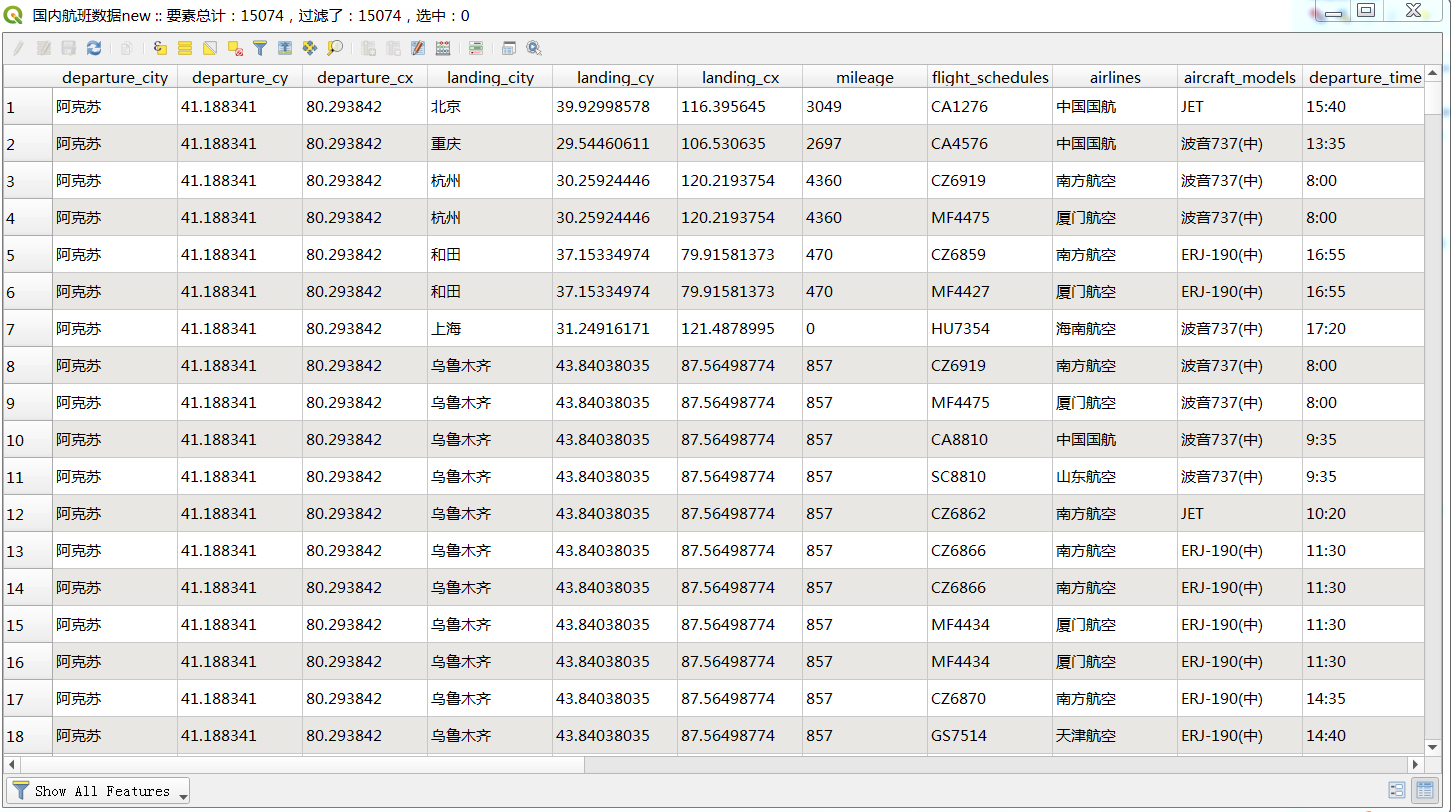

  3. 打开属性表检查

  4. xy to line工具使用

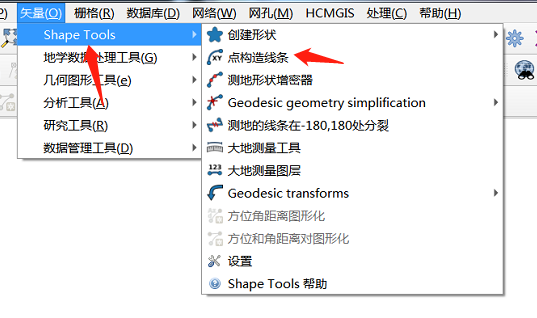

    1. 下载插件【shape Tools】| 打开【点构造线条】（xy to line）工具；

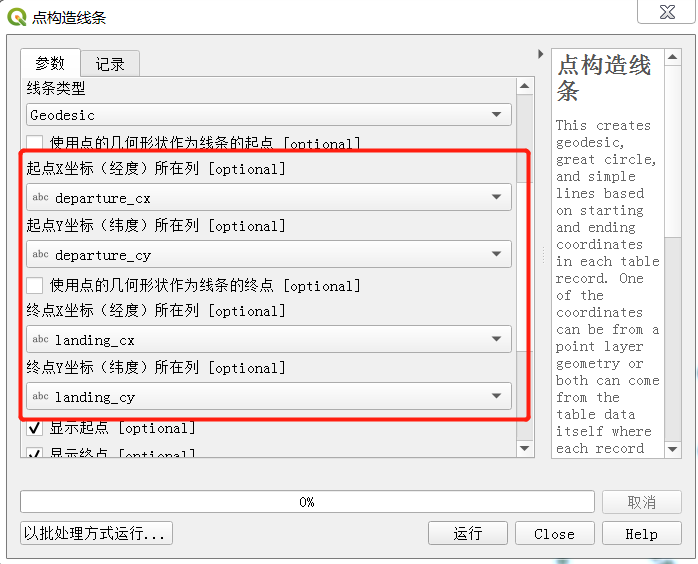

    2. 设置参数，设置开始点坐标和终止点坐标，其他默认；

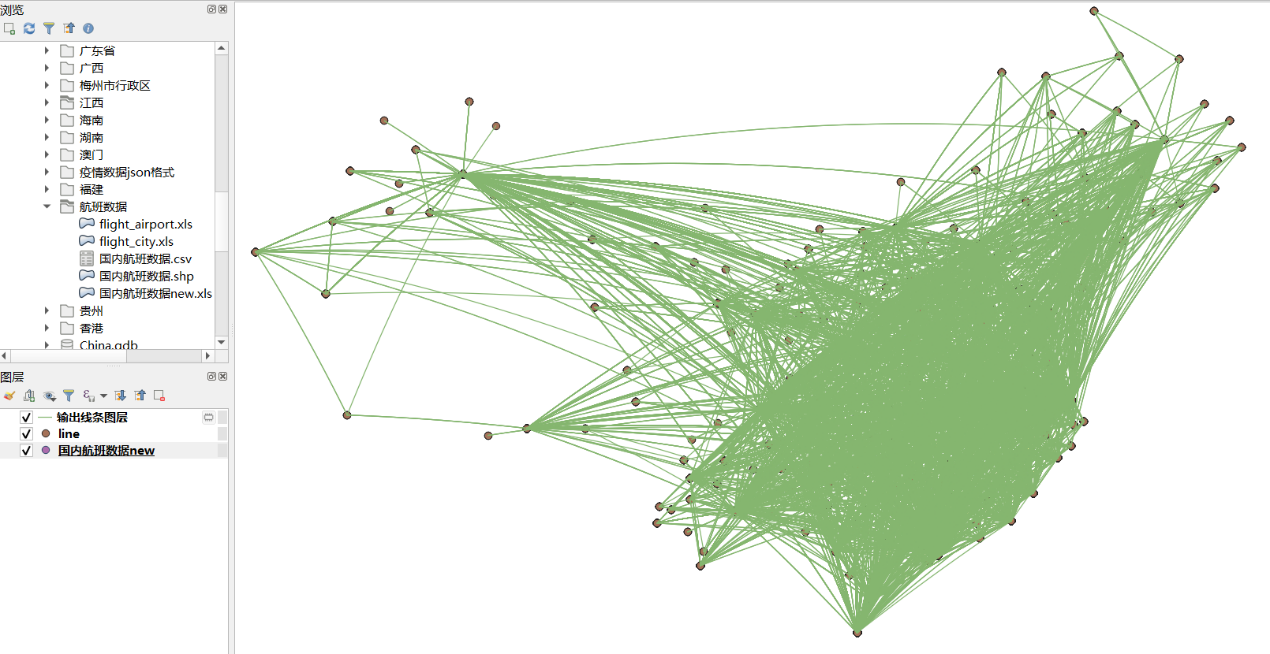

  5. 运行完成后，即可看到对应的效果；

  6. 在图层上右键打开属性表 | 利用【按值选择属性】工具选出出发地为北京的数据 |
    在图层右键【导出】|【另存选中的要素为】

  7. 符号化

    参数设置如下：

    • 设置颜色为玫红；

    • 宽度为0.06；

    • 在【图层渲染】效果设置为【加】多条线路区域会加亮

添加底图

方法一：添加【HCMGIS】插件，里面有多个底图可添加；

方法二：添加【QuickMapServises】插件，也有底图可添加；

选择满意的底图进行修饰

成果展示

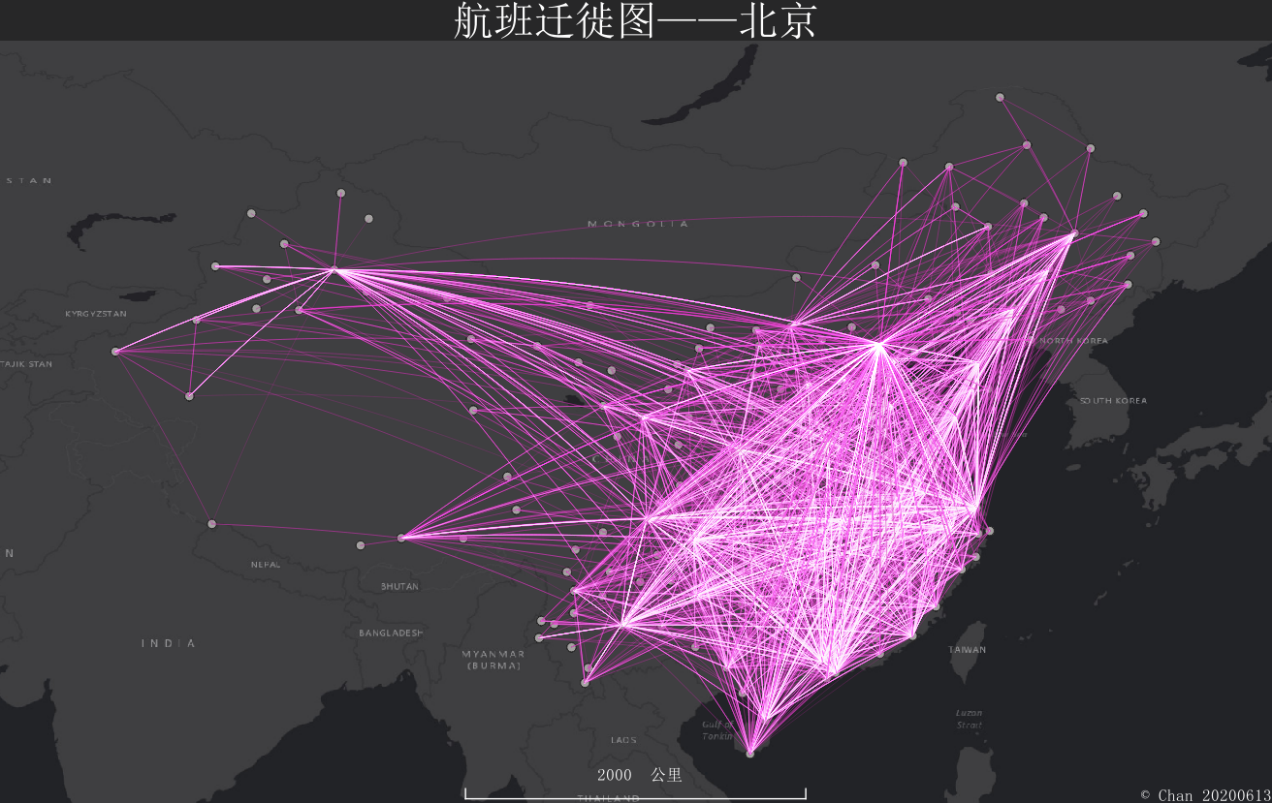

北京市航空数据的迁徙图

由成果图可以看出，各个航班点到北京所在的航班迁徙的数量以及去向。通过航班迁徙图能够直观地确定航班出发点和到达点的去向，采用创新的可视化呈现方式，实现国内航班迁徙的轨迹与特征，极具美观的同时准确传达信息，是在新时代流行的可视化方式。
