QGIS制作等高面

实验要求

本实验将介绍两种等高面的制作方法，旨在掌握等高面的可视化表达，掌握DEM数据转等高线及等高线的提取、转面、拆分及配色。

实验步骤

1. 提取等高线

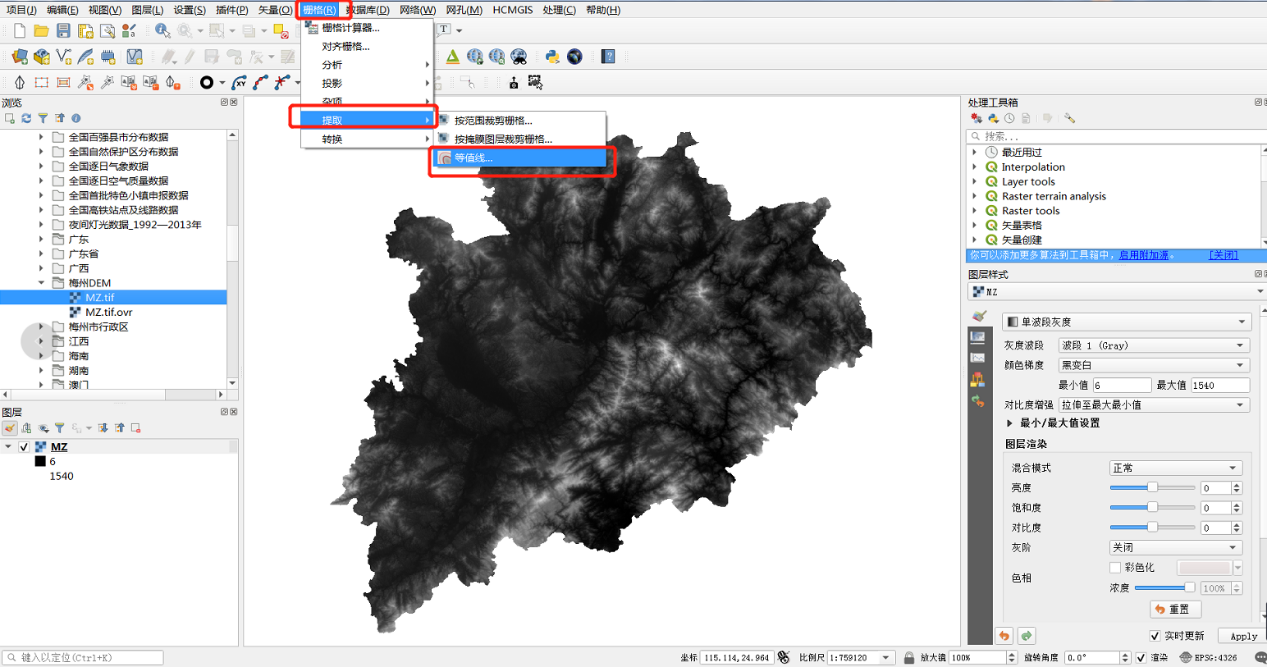

   利用DEM数据提取等高线，打开菜单栏上【栅格】|【提取】|【等值线】提取等高线

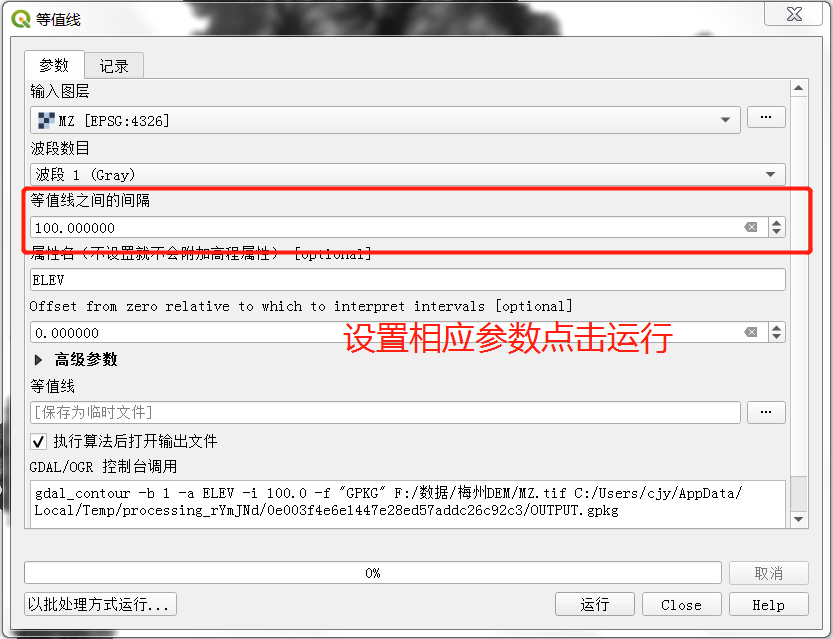

   设置好参数，点击运行

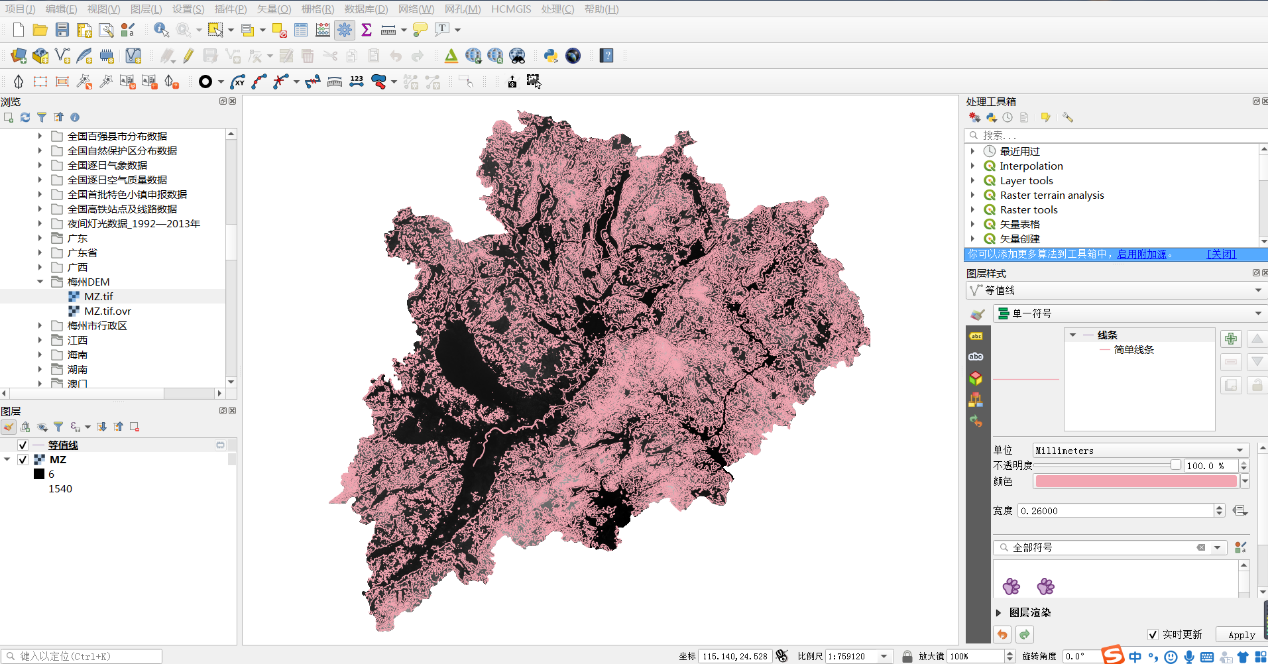

   提取等高线效果：



2. 等高线转面

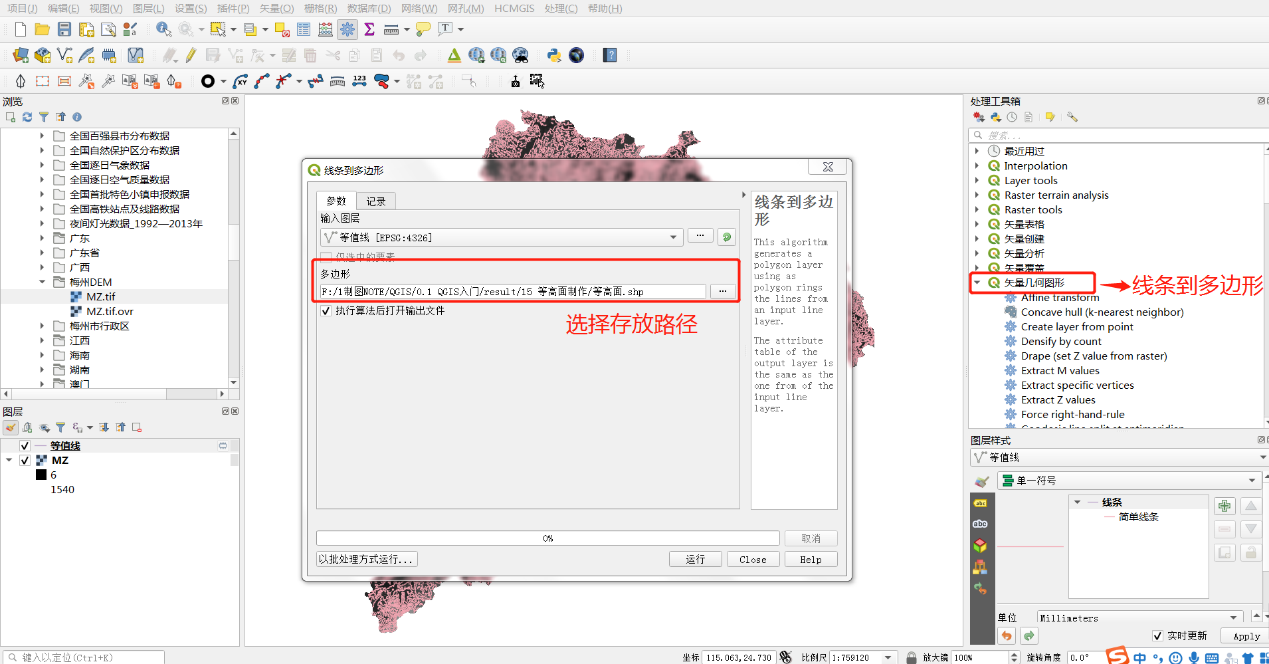

   利用菜单栏上【矢量】|【几何图形工具】|【线条到多边形】或者处理工具箱中【矢量几何图形】|【线条到多边形】将等高线转换为等高面

   设置好相应参数运行

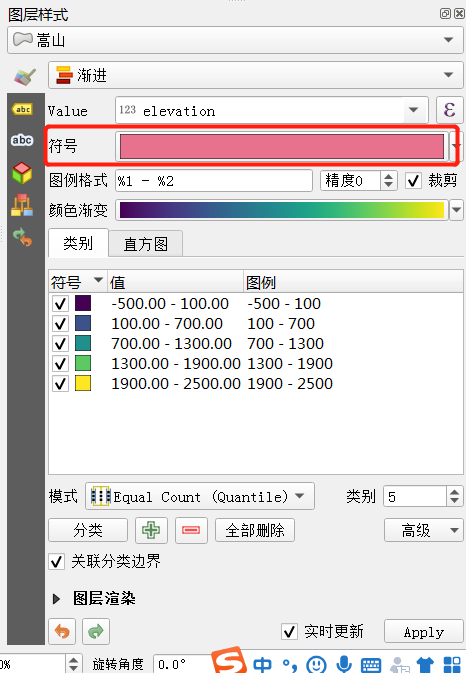

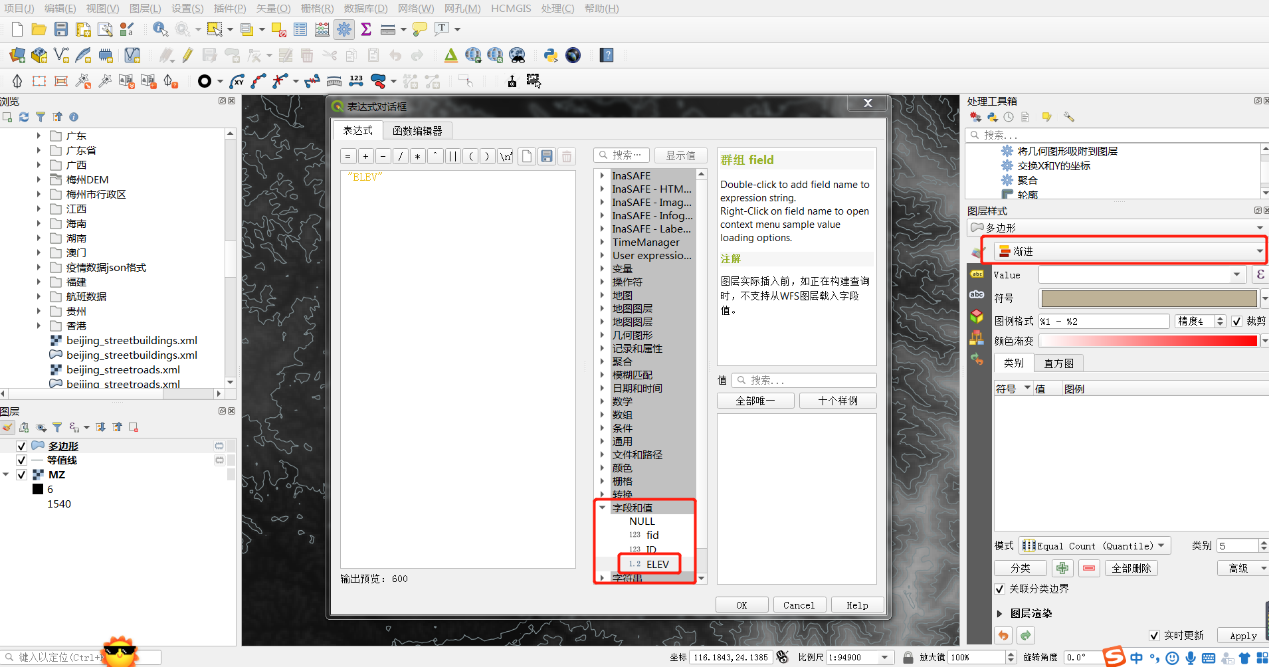

   将等高面符号化，在图层样式上将图层设置为【渐进】，VALUE取ELEV，然后点击【分类】，选择合适的渐变色进行表达

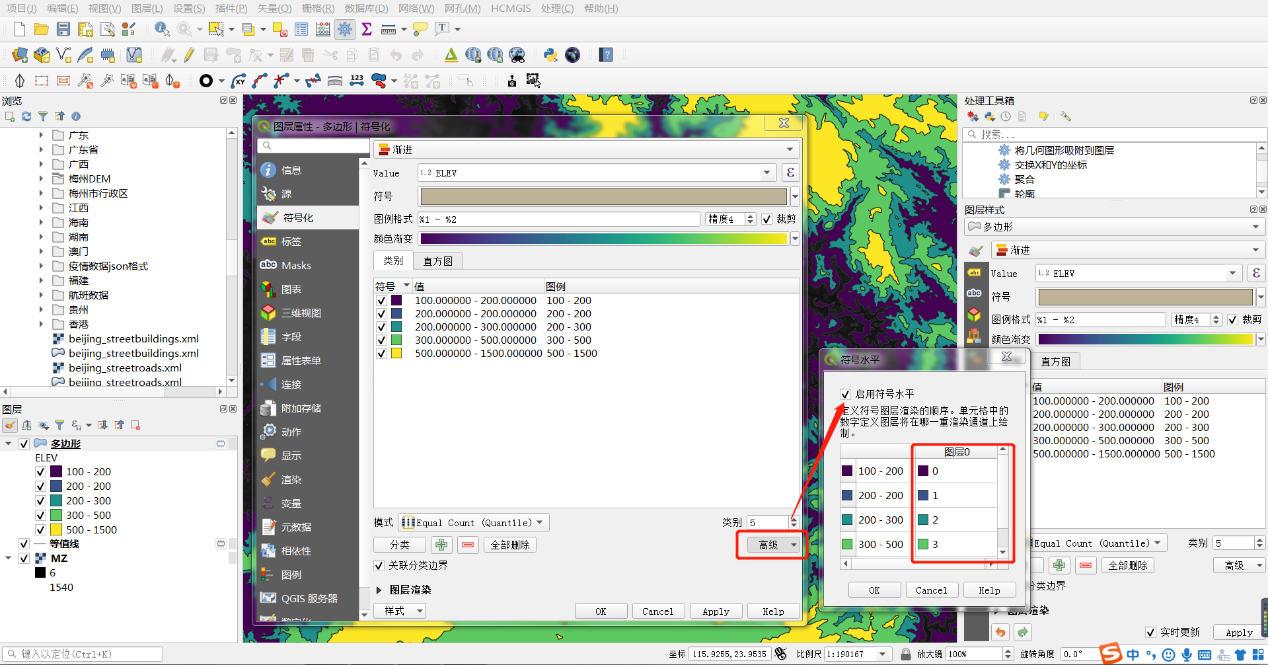

   完成之后，可以看到有些面数据会被覆盖掉，我们打开图层属性通过【高级】|【符号水平】调整数据绘制顺序，数值越大的在越上面



3. 拆分等高面

   拆分等高面，将等高面按照高程属性划分为对个图层数据，因为需要设置多个表达式进行筛选，我们利用批处理的方式进行，在处理工具箱
   |【矢量选择】|【按属性提取】

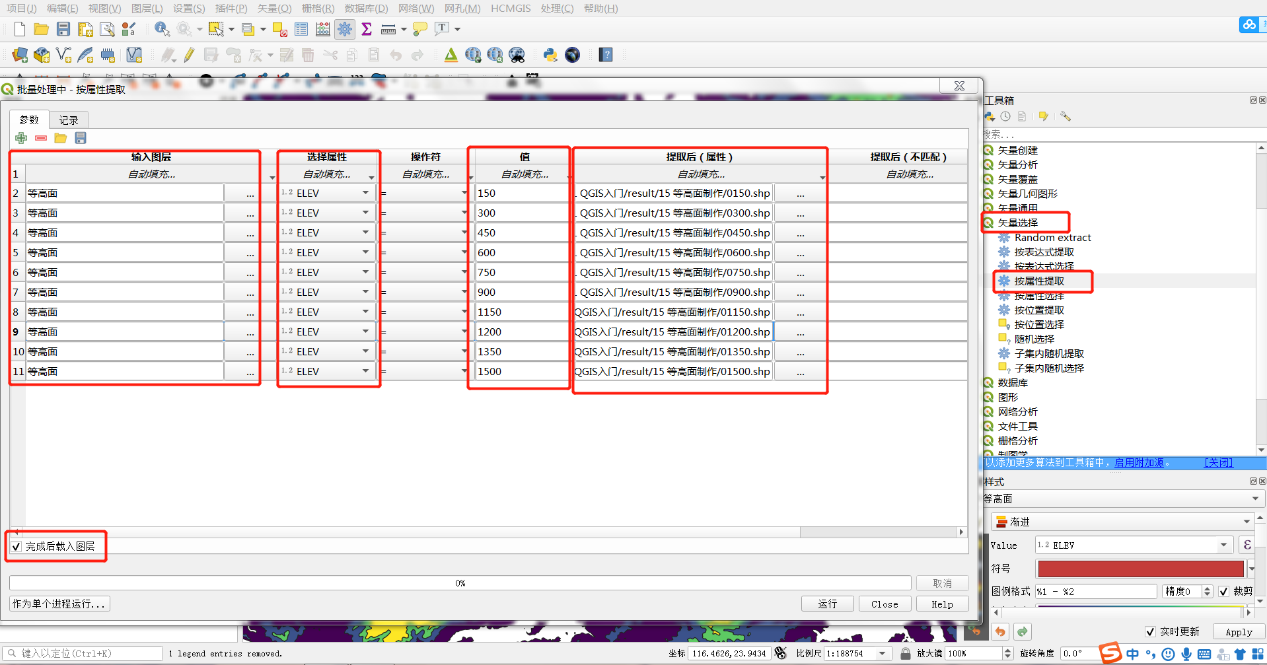

   右键【以批处理方式执行】

   设置好表达式后，点击运行

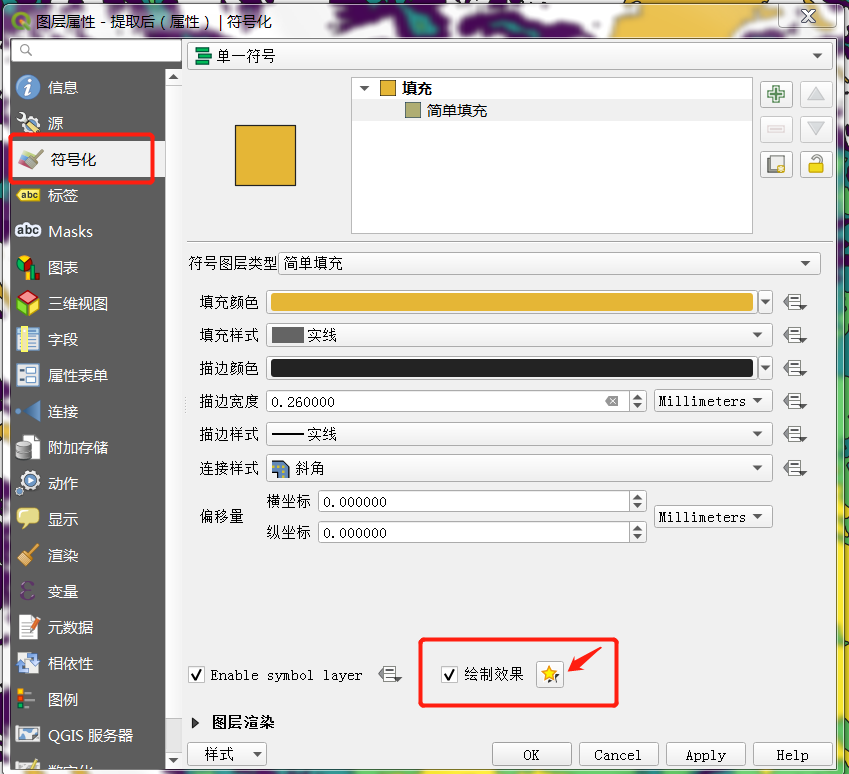

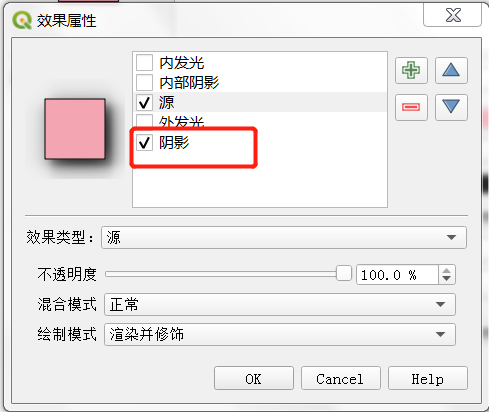

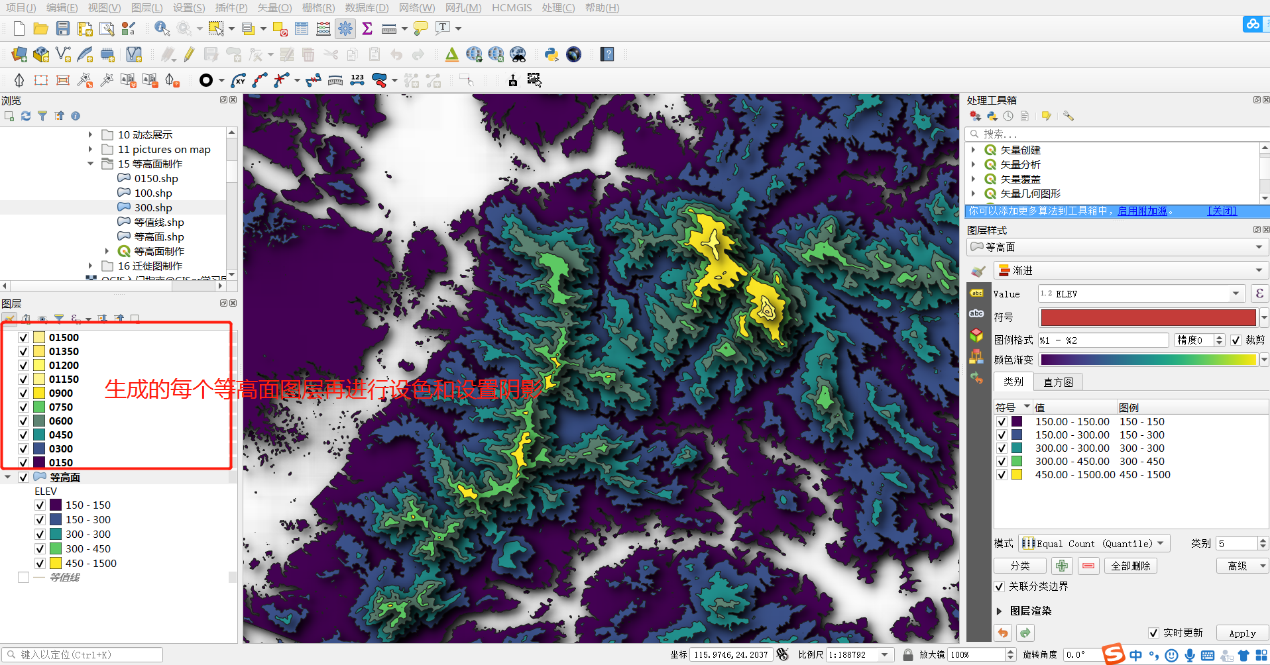

   生成多个数据图层，分别在每个图层属性选中简单填充，勾选【绘制效果】，然后点击符号后，勾选【阴影】显示等高线凸出的效果

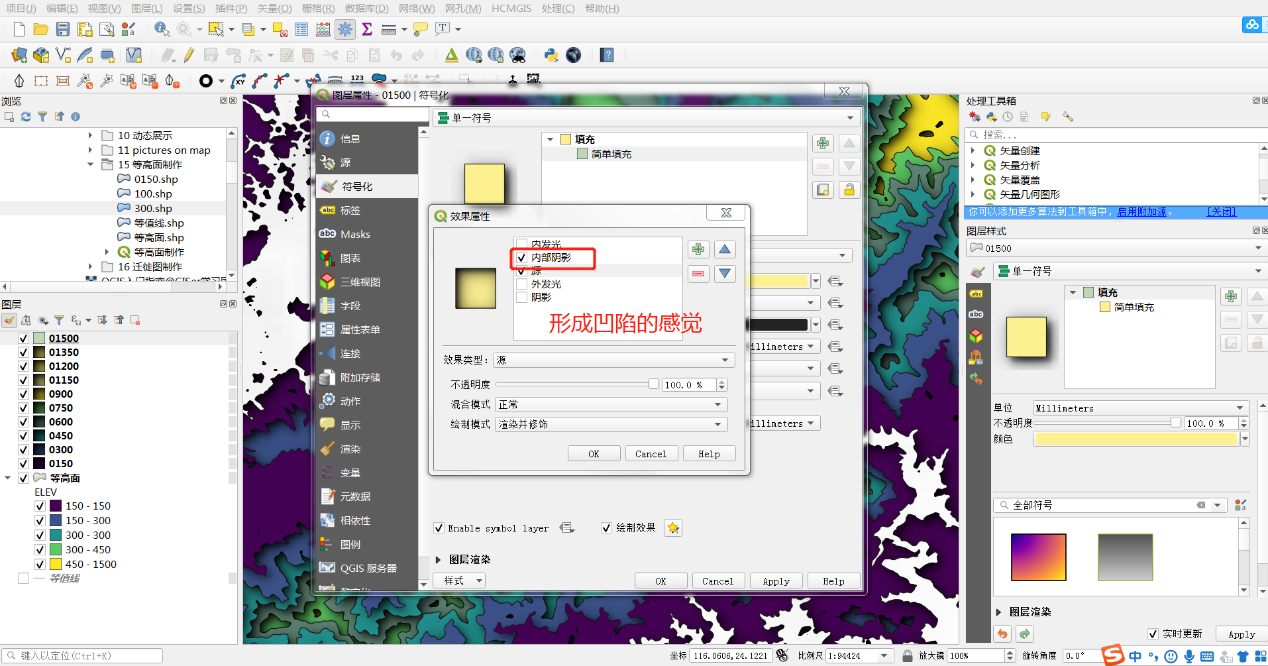

   若想要显示等高面凹陷的效果，可以将上述绘制效果改为【内阴影】



4. 等高面配色

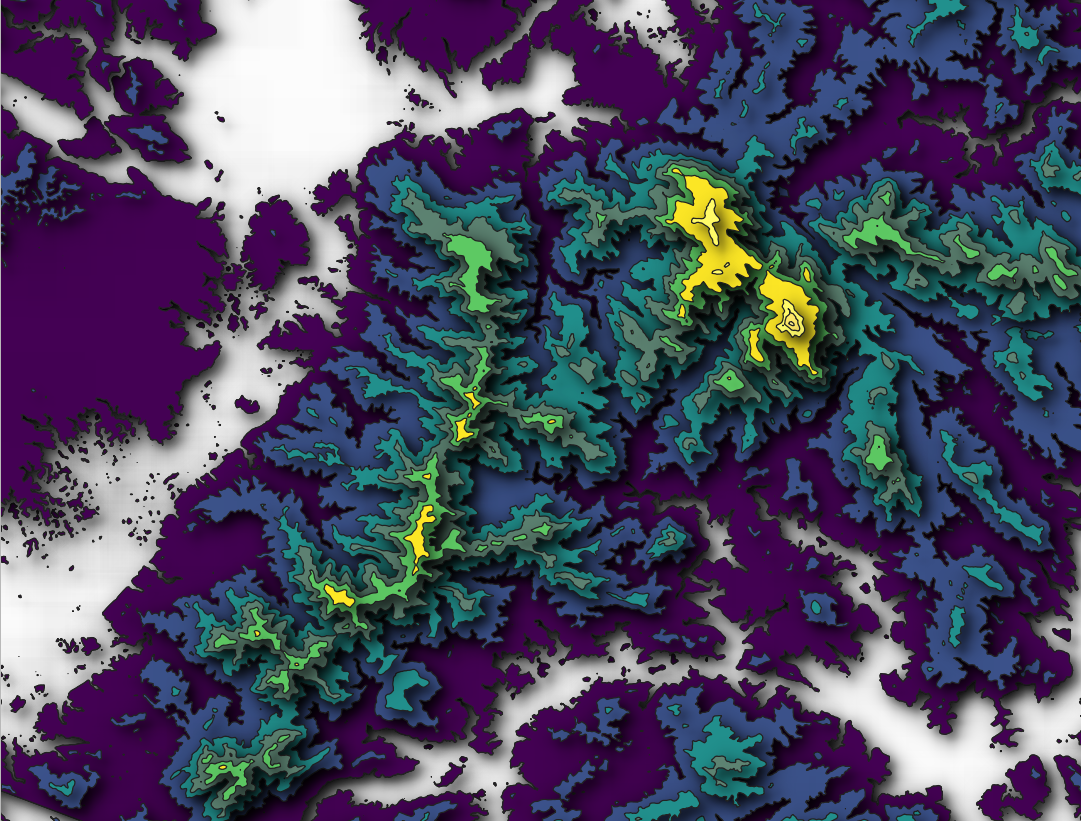

   等高面凸出效果：

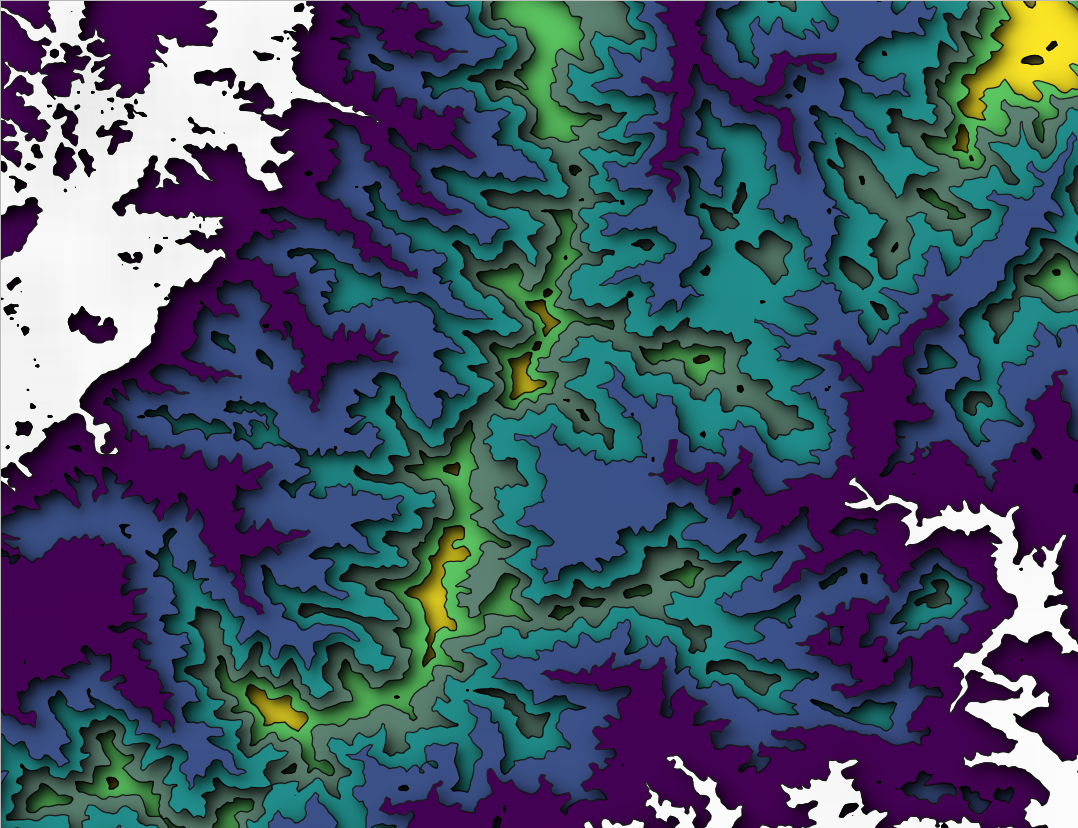

   等高面凹陷效果：



5. 小技巧

   使用axismaps网站提供的等高线数据，进行快速等高面绘制 https://contours.axismaps.com/#9/27.990458/86.934165

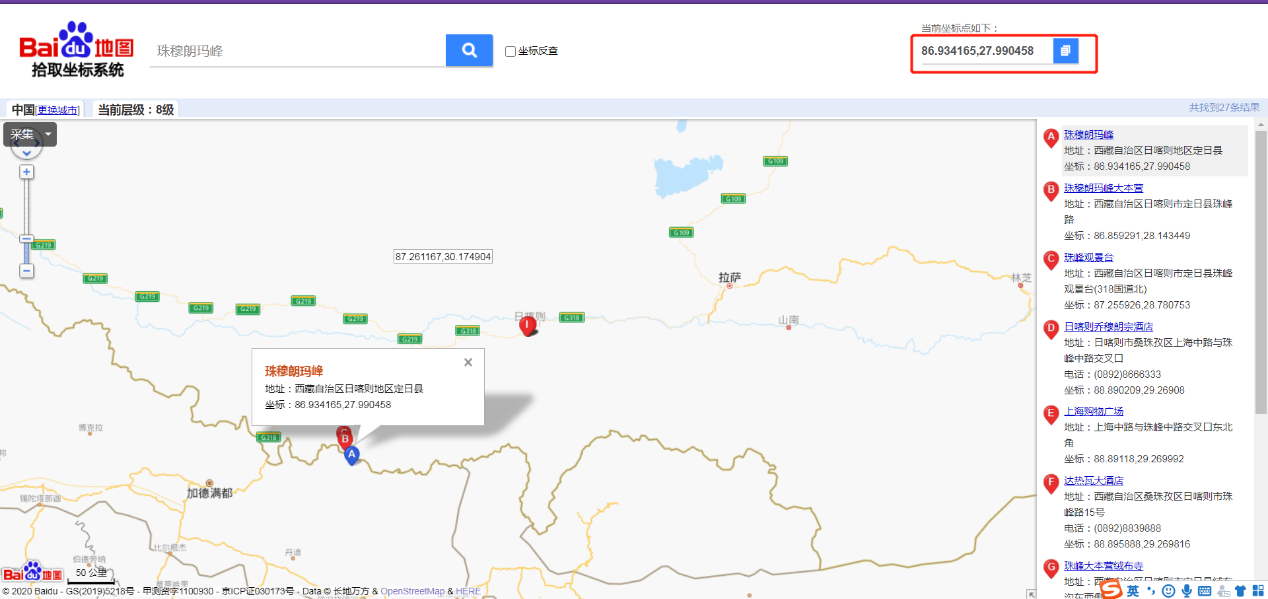

   打开百度坐标拾取系统，拾取你要研究区域的坐标点（这里以珠穆朗玛峰为例）

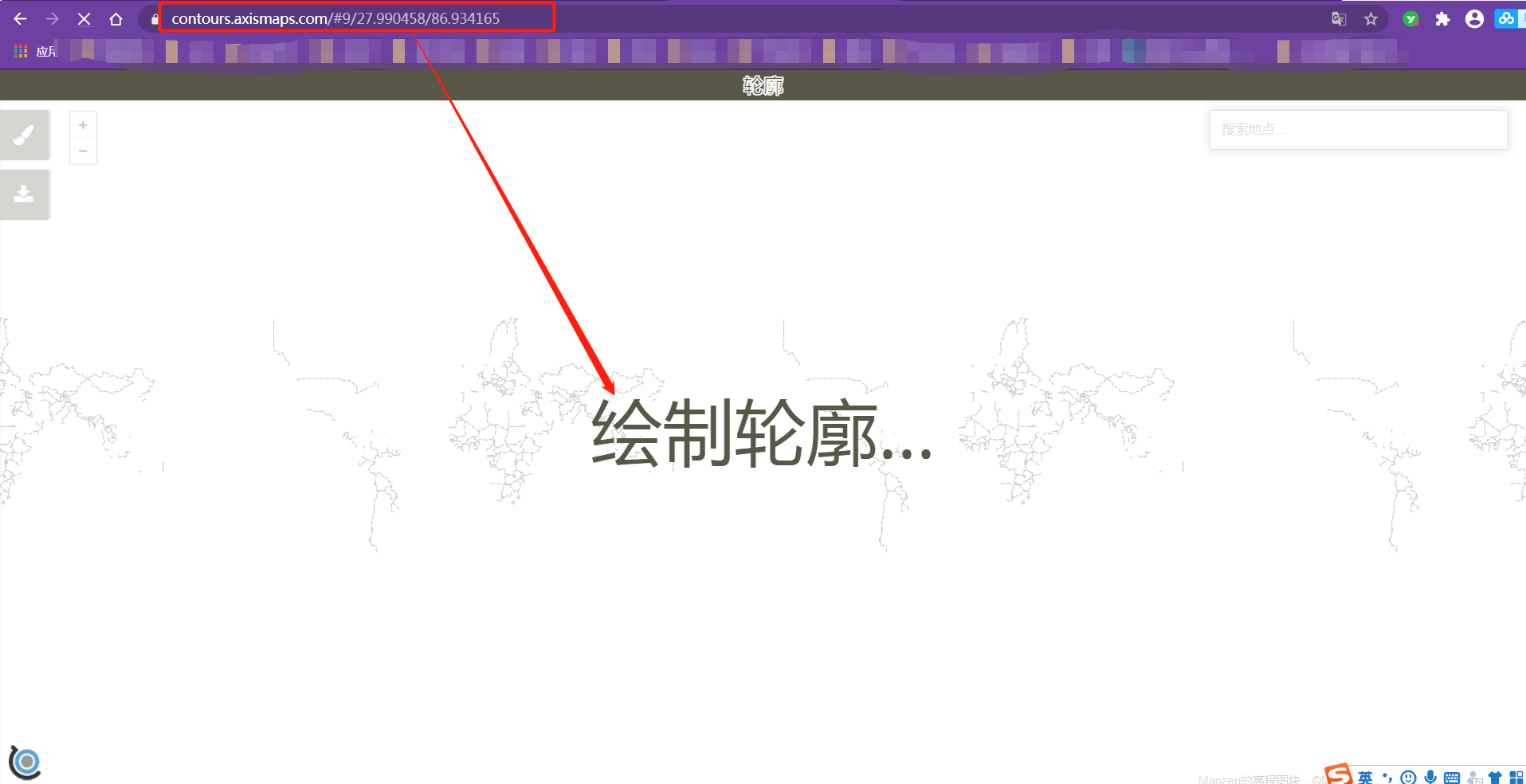

   然后根据经纬度大小相应的改动网址，等待绘制等高线

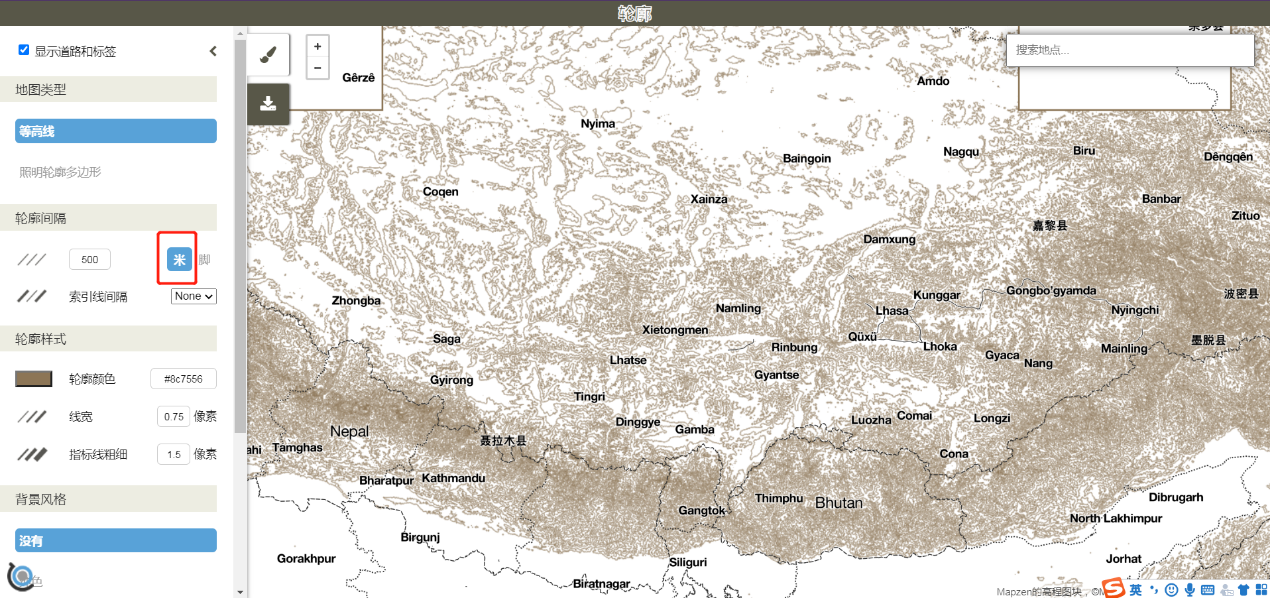

   加载完后，将等高线的单位改为meter

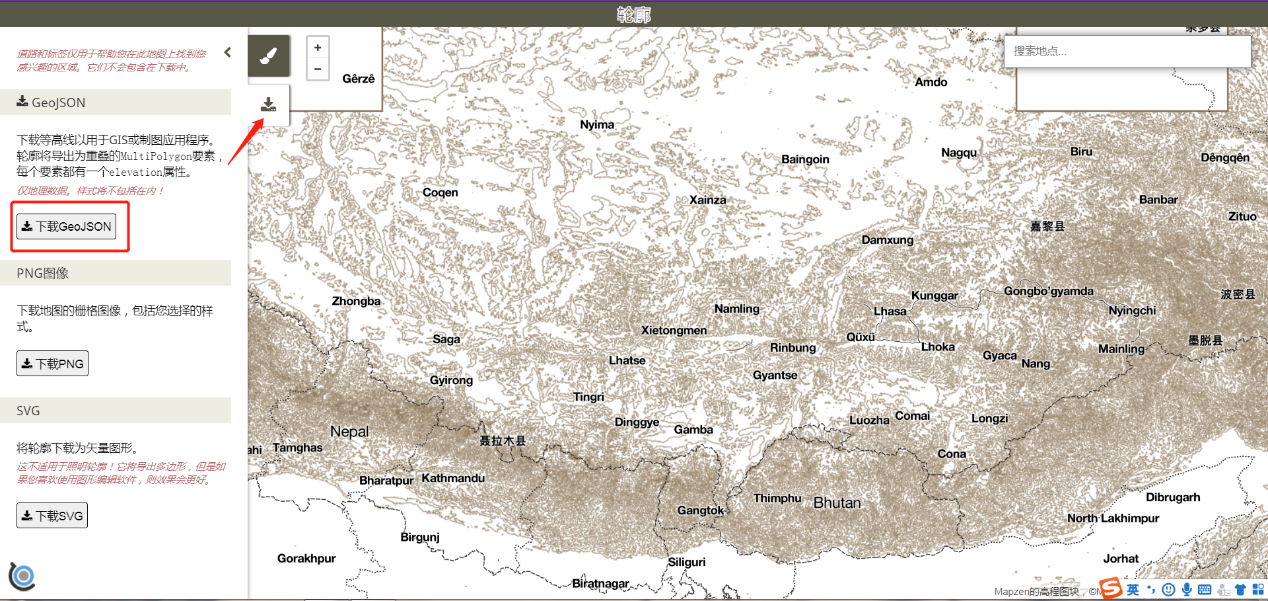

   切换下载界面进行下载【下载GeoJSON】

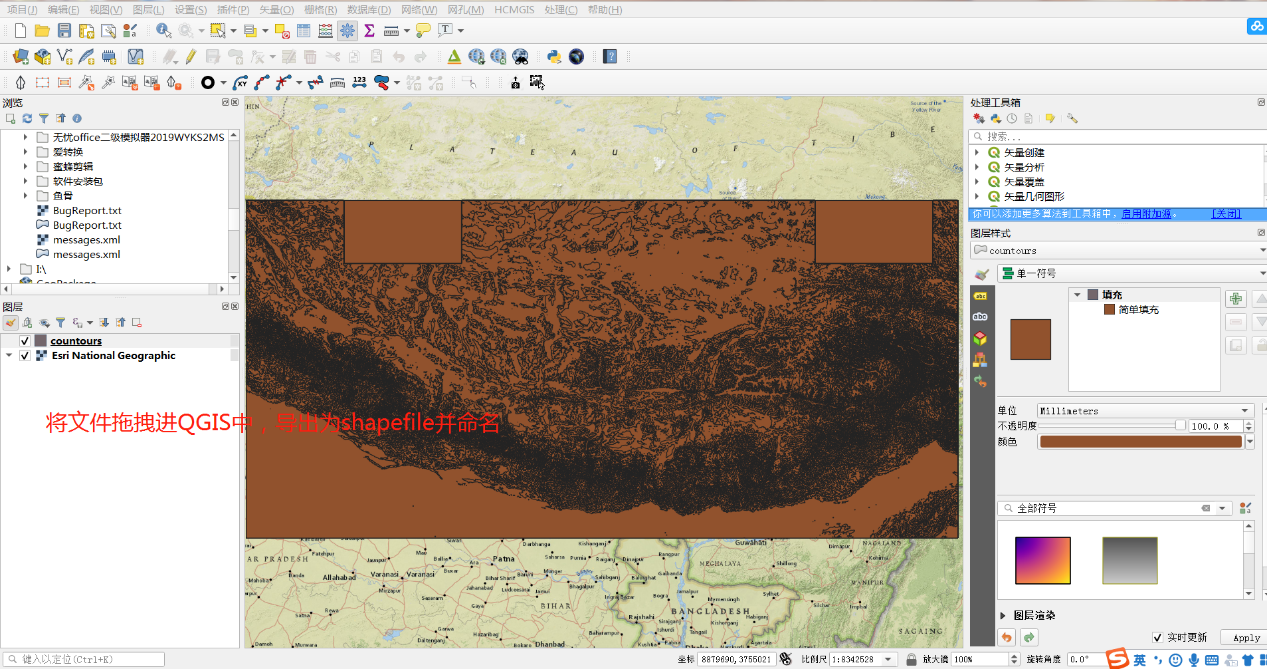

   将文件直接拖进QGIS中，并重新导出为shapefile

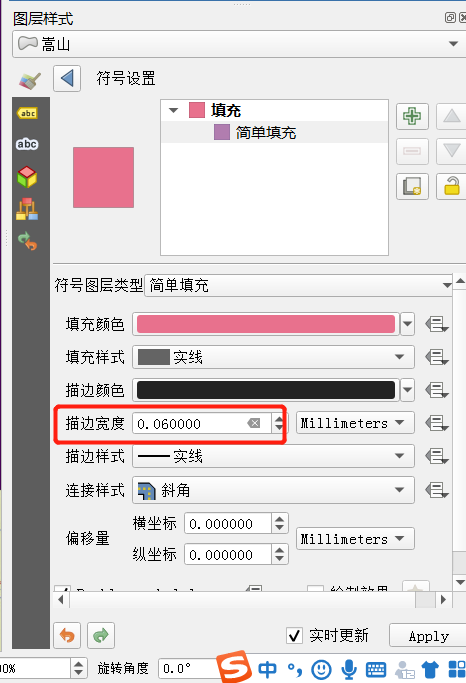

   进行符号化，将描边线宽改为0.06





   然后按照上述【绘制效果】进行设置

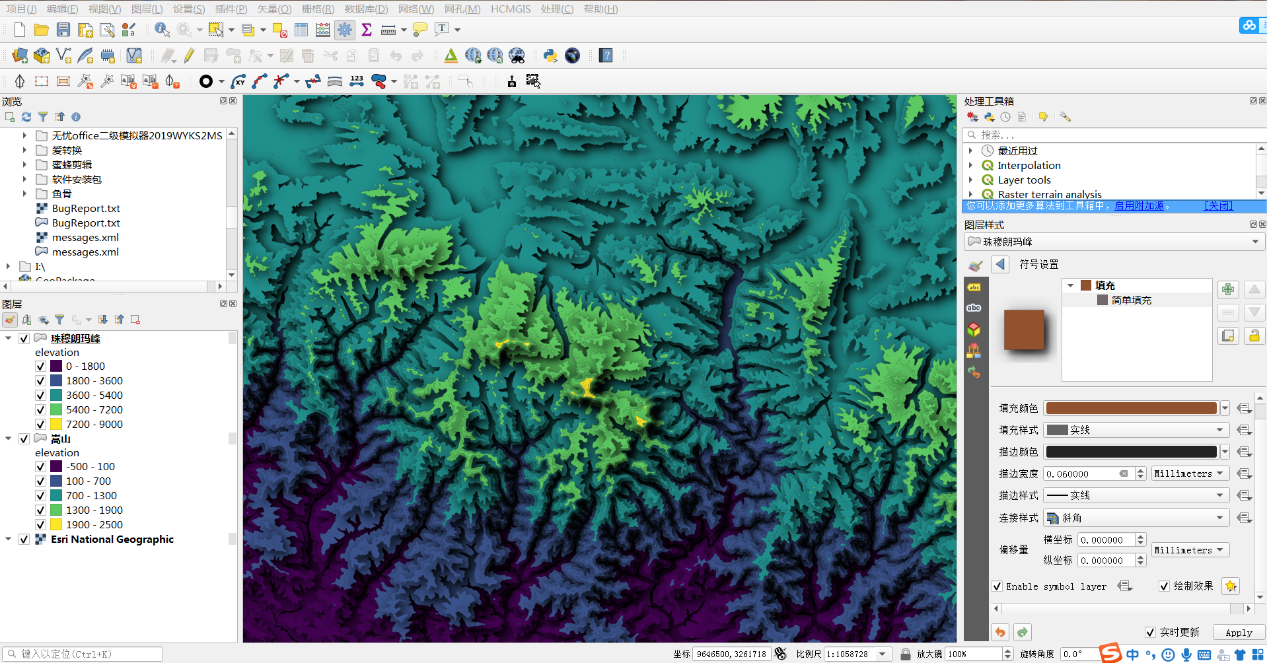

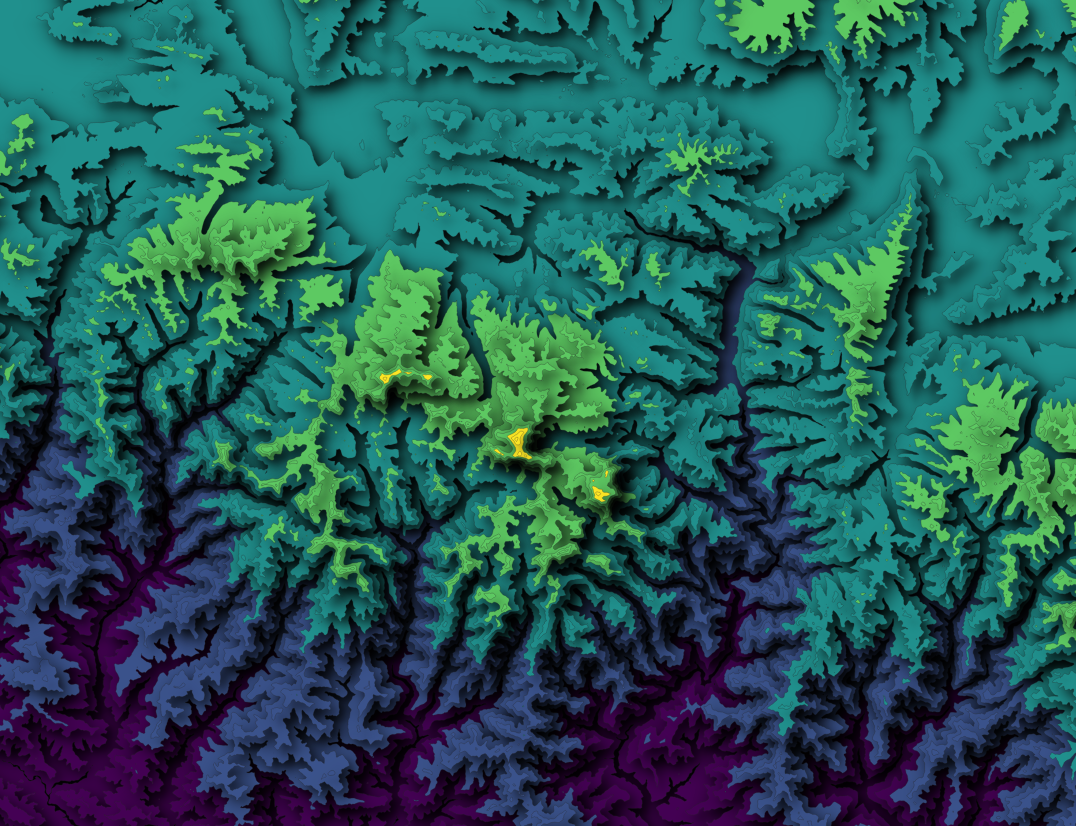

   珠穆朗玛峰等高面效果图：
